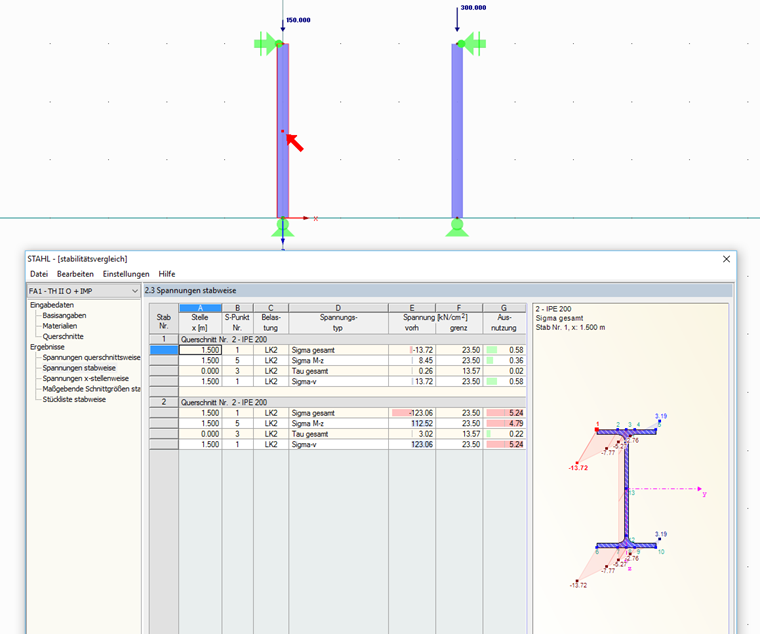

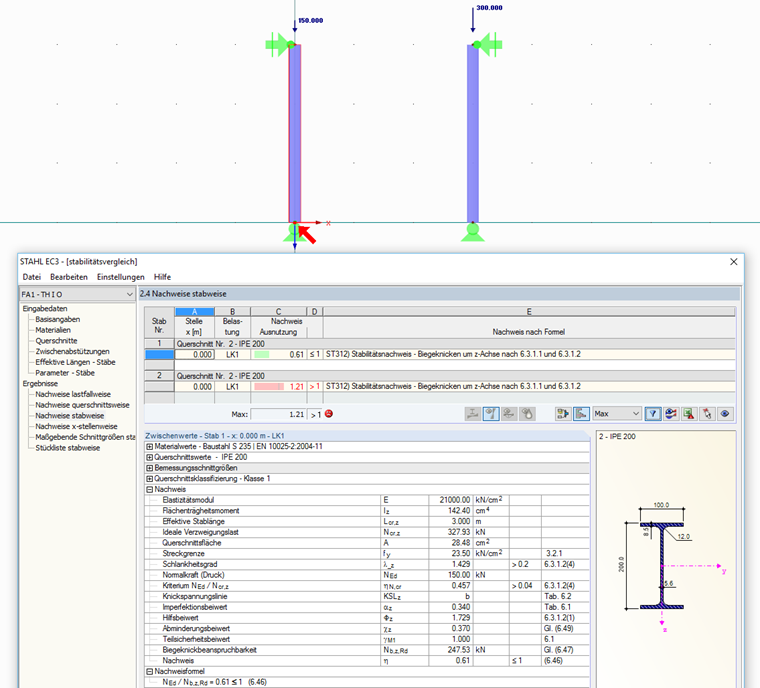

Enquanto a influência da imperfeição aumenta significativamente com o aumento da força axial e a relação aumenta exponencialmente no caso da análise de segunda ordem, a influência da imperfeição apenas aumenta linearmente em relação à força axial no caso de dimensionamento de barras equivalentes. Deshalb gibt es bei sehr stark oder sehr schwach ausgelasteten Systemen i. d. R. größere Unterschiede zwischen den Ausnutzungen nach Theorie I. Ordnung mittels Ersatzstabverfahren und Theorie II. Ordnung mittels Spannungsnachweis.
Diferenças no dimensionamento da encurvadura por flexão: Ersatzstabverfahren vs. Theorie II. Ordnung
Comparo a verificação da encurvadura por flexão de acordo com o método da barra equivalente e os esforços internos de acordo com a análise geométrica linear com o cálculo de tensões de acordo com a análise de segunda ordem, incluindo imperfeições. Die Unterschiede sind sehr groß. Qual poderá ser a razão para isso? </p>

.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
