Różnice w obliczaniu wyboczenia giętnego: Ersatzstabverfahren vs. Theorie II. Ordnung

Porównuję obliczenia wyboczenia giętnego zgodnie z metodą pręta zastępczego i sił wewnętrznych zgodnie z liniową analizą statyczną z obliczeniami naprężeń zgodnie z analizą drugiego rzędu, z uwzględnieniem imperfekcji. Die Unterschiede sind sehr groß. Jaki może być powód?

Odpowiedź:

Podczas gdy wpływ imperfekcji wzrasta znacznie wraz ze wzrostem siły osiowej, a stosunek wzrasta wykładniczo w przypadku analizy drugiego rzędu, wpływ imperfekcji wzrasta liniowo w stosunku do siły osiowej w przypadku obliczania prętów zastępczych. Deshalb gibt es bei sehr stark oder sehr schwach ausgelasteten Systemen i. d. R. größere Unterschiede zwischen den Ausnutzungen nach Theorie I. Ordnung mittels Ersatzstabverfahren und Theorie II. Ordnung mittels Spannungsnachweis.

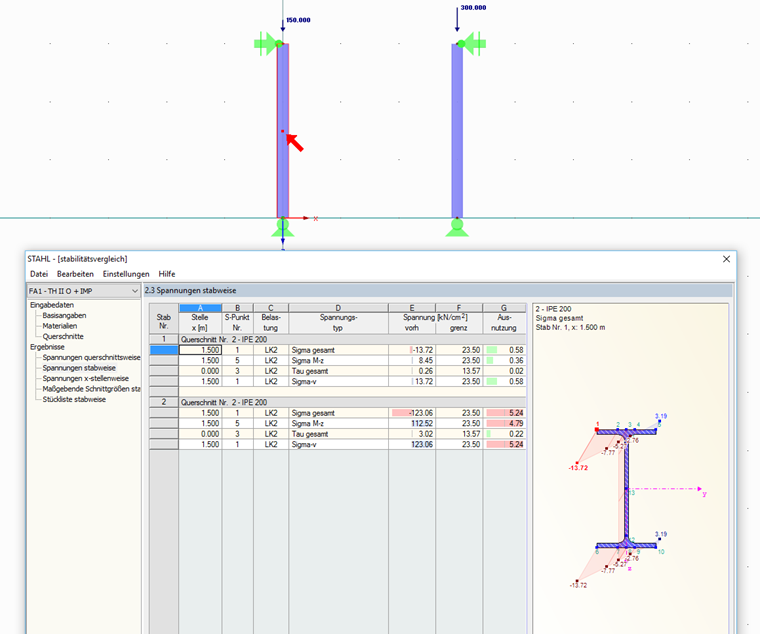

Analiza naprężeń z imperfekcją w RF-/STEEL
Analiza naprężeń z imperfekcją w RF-/STEEL

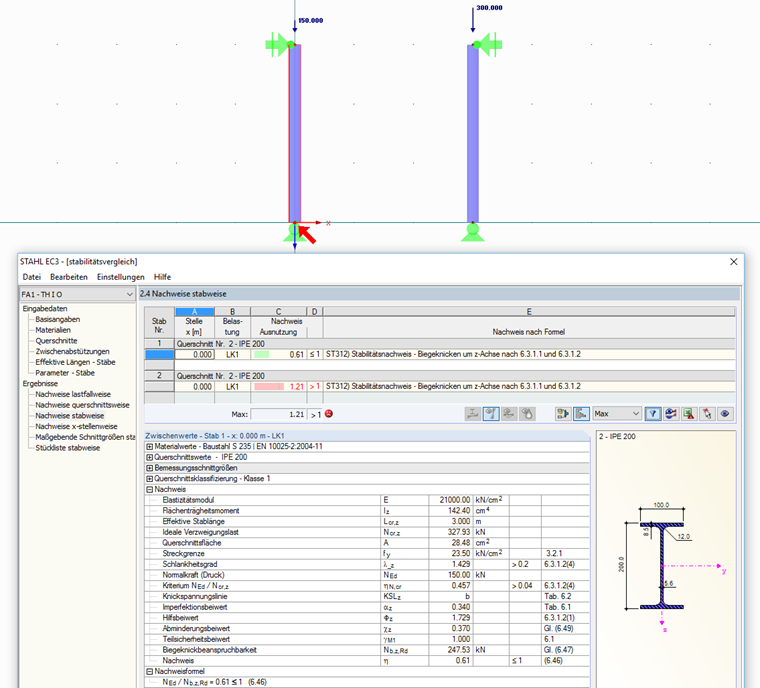

Obliczanie stateczności w RF-/STEEL EC3
Obliczanie stateczności w RF-/STEEL EC3
Pobrane
Przykładowy model | Plik RSTAB
432 KB
Przykładowy model | Plik RFEM
552 KB
  • Mia: Asystentka AI
  • Najnowsze FAQ
Wydarzenia
Filmy wideo
Modele do pobrania
Artykuły w Bazie informacji
belka trójprzęsłowa
Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.
Model konstrukcyjny
Poprzedni artykuł „Zwichrzenie w konstrukcjach drewnianych | Przykład 1 wyjaśnia praktyczne zastosowanie wyznaczania krytycznego momentu zginającegoMcrit lub krytycznego naprężenia zginającegoσcrit dla wyboczenia bocznego belki's. W tym artykule moment krytyczny określany jest z uwzględnieniem podparcia sprężystego wynikającego z układu tężników dachowych.
Układ konstrukcyjny
Obliczenia paneli drewnianych są przeprowadzane na uproszczonych konstrukcjach prętowych lub powierzchniowych. W tym artykule opisano, jak określić wymaganą sztywność.
Wpływ samochodu osobowego na wiatrową
Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. Dabei sind Tragwerke so auszuführen, dass durch Ereignisse wie Anprall eines Fahrzeuges keine Schadensfolge entsteht.
Zrzuty ekranu
Funkcje produktu
Element 002901 | Materiały sklejkowe zgodne z normą ANSI/APA PRG 510 Sklejka (USA/CAN)

W bibliotece materiałów programu RFEM znajdują się sklejki zgodne z amerykańską i kanadyjską normą ANSI/APA PRG 510 Plywood (USA/CAN).

Funkcja 002870 | Wykres zwęglania

W celu obliczenia odporności ogniowej powierzchni drewnianych można wyświetlić wykres zwęglania w zależności od czasu trwania pożaru.

Wykres ten można również wydrukować w raporcie.

Funkcja 002824 | Materiał OSB dla USA i Kanady

W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.

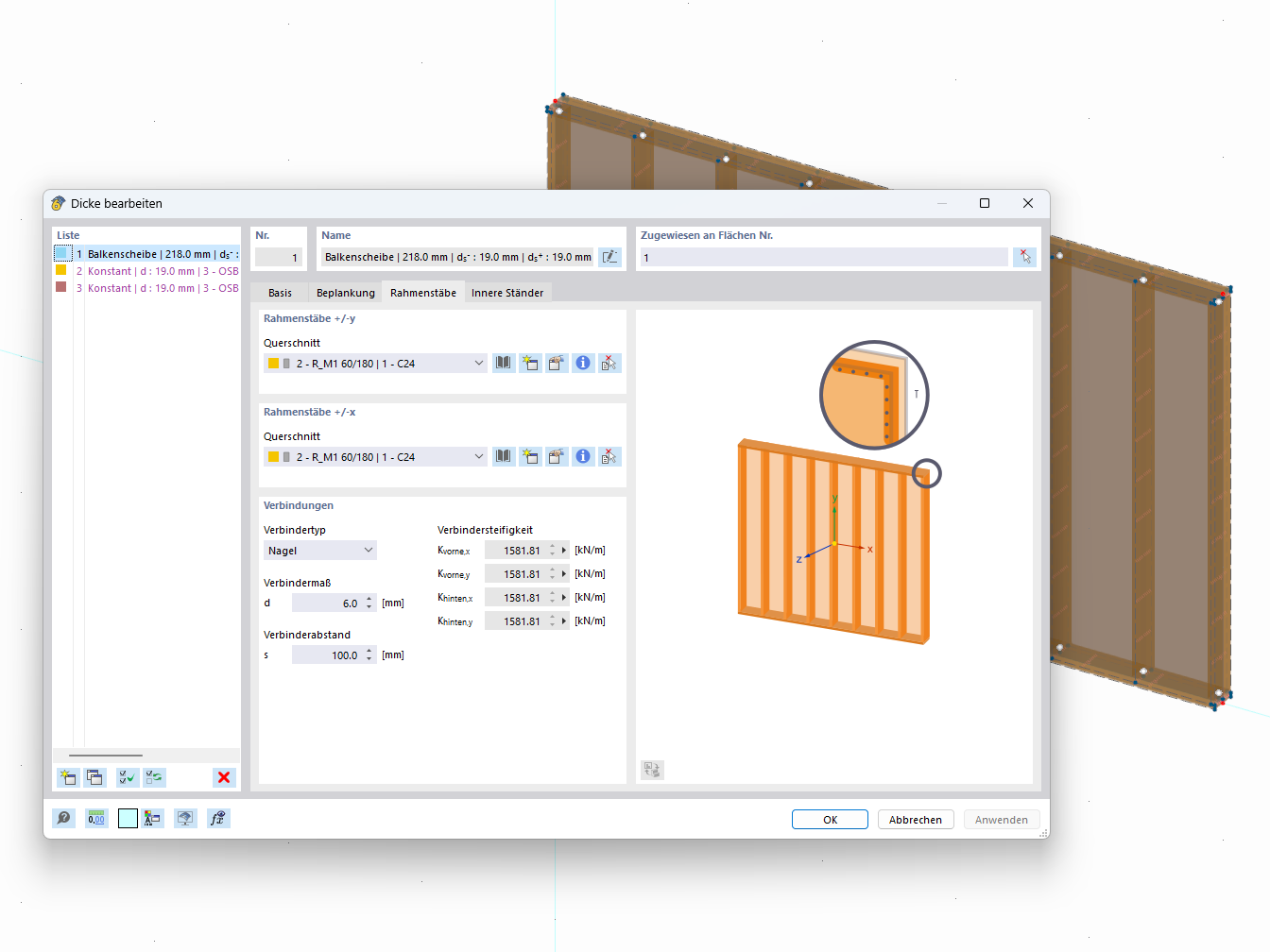

Funkcja 002792 | Wizualizacja elementu panelu drewnianego, modelowanego z typem grubości płyty z belek dla konstrukcji trójwymiarowych.
