Alors que l'influence de l'imperfection augmente considérablement avec l'augmentation de l'effort normal et que le rapport augmente de manière exponentielle dans le cas de l'analyse du second ordre, l'influence de l'imperfection n'augmente que linéairement par rapport à l'effort normal dans le cas d'une vérification de barre équivalente. Par conséquent, il existe généralement une plus grande différence entre les rapports de calcul selon l'analyse statique linéaire à l'aide de la méthode de barre équivalente et l'analyse du second ordre à l'aide de l'analyse des contraintes pour les systèmes structuraux avec un rapport de calcul très élevé ou très faible.
Différences lors de la vérification du flambement par flexion : Ersatzstabverfahren vs. Theorie II. Ordnung

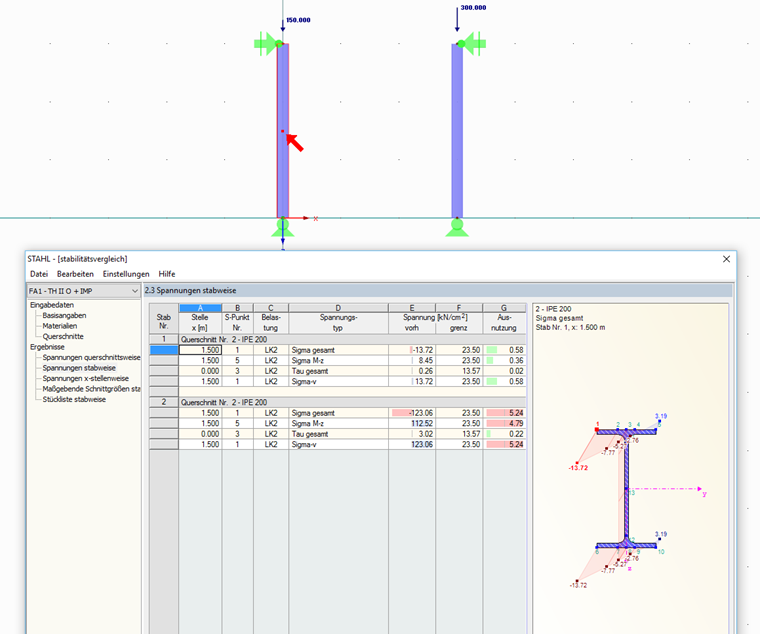

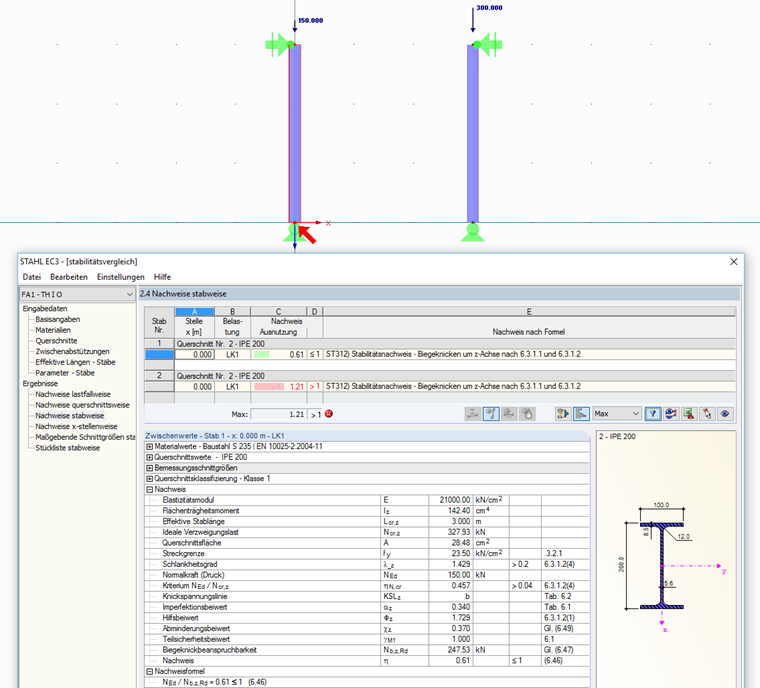

Je compare le calcul au flambement par flexion selon la méthode équivalente de barre et les efforts internes selon l'analyse statique linéaire avec le calcul des contraintes selon l'analyse du second ordre, imperfections incluses. Les différences sont très grandes. créer une cotation linéaire ?
