В то время как влияние несовершенства значительно возрастает с увеличением осевой силы, и в случае расчета второго порядка соотношение увеличивается экспоненциально, в случае расчета эквивалентных стержней влияние несовершенства увеличивается только линейно по отношению к осевой силе. Deshalb gibt es bei sehr stark oder sehr schwach ausgelasteten Systemen i. d. R. größere Unterschiede zwischen den Ausnutzungen nach Theorie I. Ordnung mittels Ersatzstabverfahren und Theorie II. Ordnung mittels Spannungsnachweis.
Различия в расчете потери устойчивости при изгибе: Ersatzstabverfahren vs. Theorie II. Ordnung

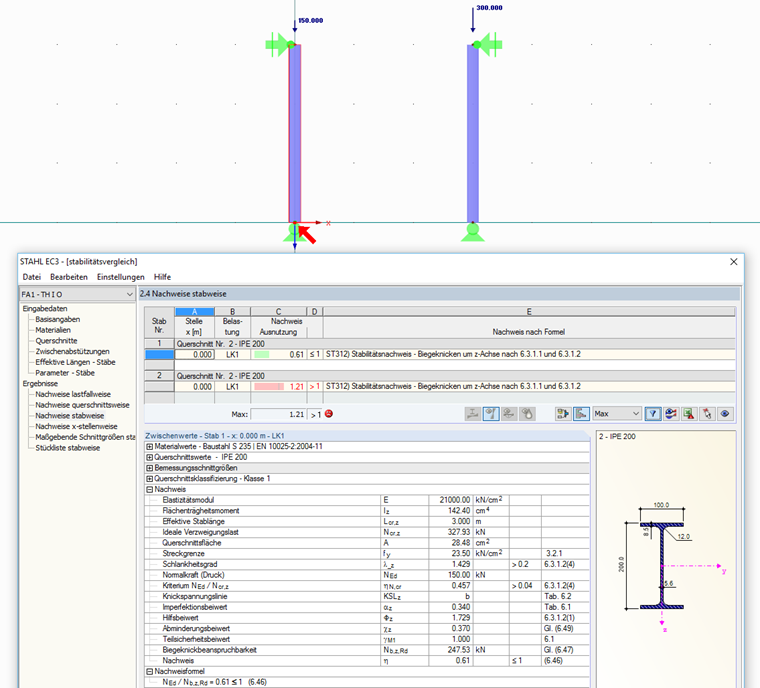

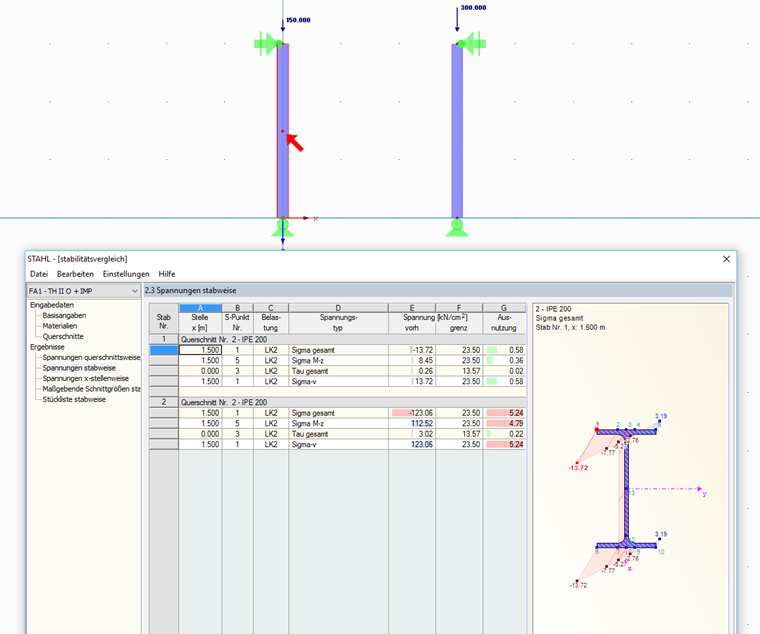

Я сравниваю расчет на потерю устойчивости при изгибе по методу эквивалентных стержней и внутренние силы по линейному статическому анализу с расчетом напряжений по методу второго порядка, включая несовершенства. Die Unterschiede sind sehr groß. В чем может быть причина?
![Основные формы мембранных конструкций [1]](/ru/webimage/009595/2419508/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)



Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
.png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.
Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).

Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).
Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.

Модели RFEM и RSTAB можно сохранить в виде 3D glTF моделей (форматы *.glb и *.glTF). Просматривайте модели детально в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по объекту.
Вы можете интегрировать 3D glTF модели в свои собственные веб-сайты с помощью JavaScript, следуя этим инструкциям (как на сайте Dlubal Модели для скачивания): «Отображение интерактивных 3D-моделей онлайн и в дополненной реальности» .
