Resposta:
No RFEM ou no RSTAB, é possível apresentar facilmente as correspondentes reações de apoio/esforços internos numa combinação de resultados em tabelas. Dies ist automatisch voreingestellt.

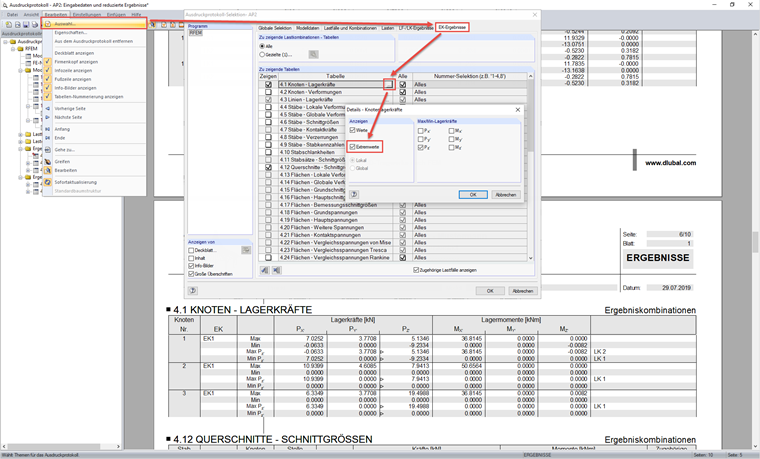

Sollen diese anschließend auch im Ausdruckprotokoll dargestellt werden, müssen in den zugehörigen Tabellen die Extremwerte aktiviert werden. Dies können Sie in der Selektion aktivieren.
In diesem Beispiel wurden die Extremwerte nur für die Auflagerkraft Pz aktiviert, das bedeutet, dass jeweils die maximalen Auflagerkräfte in Z Richtung angezeigt werden mit den jeweils zugehörigen Auflagerreaktionen der anderen Richtungen.
Falls eine grafische Darstellung gewünscht wird, müssen Sie die Grafik der angezeigten Lastfälle oder -kombinationen in das Ausdruckprotokoll drucken.
