Odpověď:
V programech RFEM nebo RSTAB lze příslušné podporové reakce / vnitřní síly pro kombinace výsledků jednoduše vyčíst v tabulkách. Toto je přednastaveno automaticky.

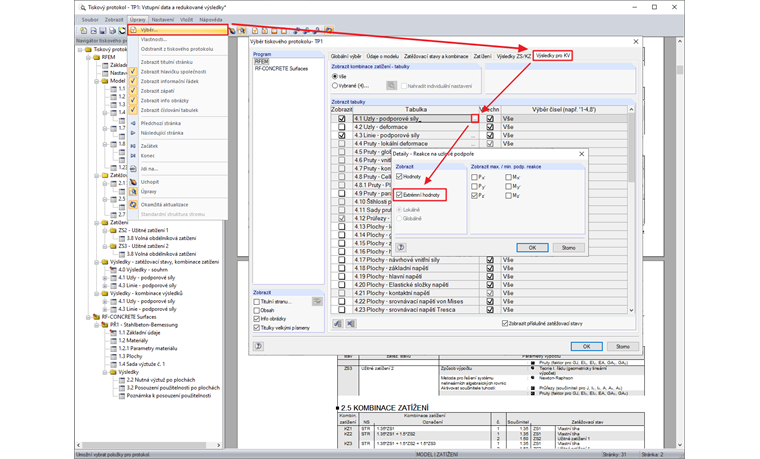

Pokud je chceme následně zobrazit ve výstupním protokolu, můžeme v příslušných tabulkách aktivovat zobrazení extrémních hodnot. Aktivaci je možné provést ve výběru.
V tomto příkladu byly extrémní hodnoty aktivovány pouze u podporové síly Pz, což znamená, že příslušné maximální podporové síly ve směru Z se zobrazí s příslušnou podporovou reakcí v ostatních směrech.
Pokud je požadováno grafické zobrazení, je třeba grafiku zobrazených zatěžovacích stavů nebo kombinací vytisknout do protokolu.
