¿Cuál es la mejor forma de mostrar los esfuerzos internos correspondientes de los resultados máximos como combinaciones de resultados en el informe?

Respuesta

En RFEM o RSTAB, es posible leer fácilmente las reacciones/esfuerzos internos relacionados con los apoyos en una combinación de resultados en las tablas. Esto está preestablecido automáticamente.

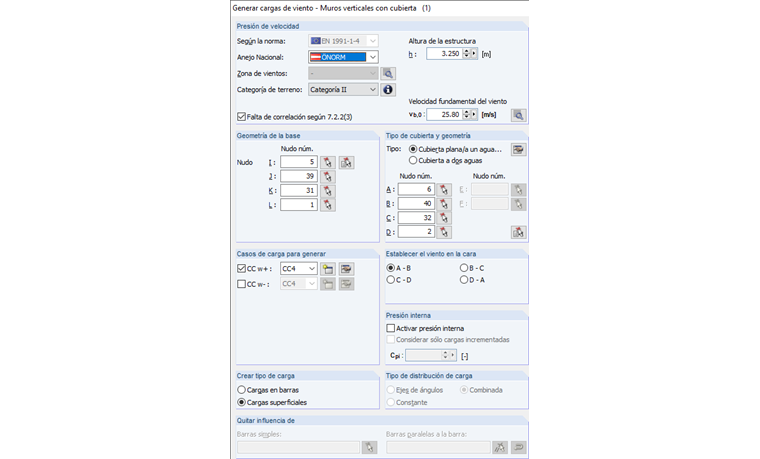

Dado que quiere que se visualicen en el informe, es necesario activar los valores extremos en las tablas relacionadas. Puede hacer esto en la selección.


En este ejemplo, los valores extremos sólo se han activado para la fuerza en el apoyo Pz, lo que quiere decir que los esfuerzos máximos respectivos en la dirección Z se visualizan con la reacción en el apoyo correspondiente de las otras direcciones.

Si desea una visualización gráfica, tiene que imprimir el gráfico de los casos de o combinaciones de carga en el informe.
