Odpowiedź:
W programie RFEM lub RSTAB można łatwo wyświetlić w tabelach odpowiednie reakcje podporowe/siły wewnętrzne w kombinacji wyników. Dies ist automatisch voreingestellt.

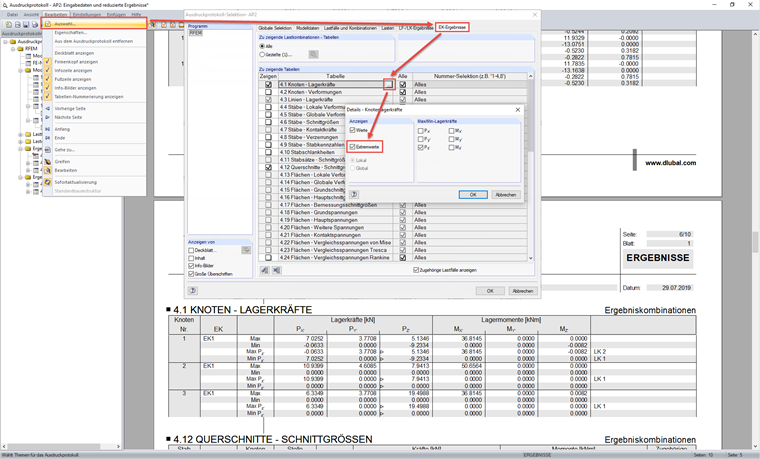

Sollen diese anschließend auch im Ausdruckprotokoll dargestellt werden, müssen in den zugehörigen Tabellen die Extremwerte aktiviert werden. Dies können Sie in der Selektion aktivieren.
In diesem Beispiel wurden die Extremwerte nur für die Auflagerkraft Pz aktiviert, das bedeutet, dass jeweils die maximalen Auflagerkräfte in Z Richtung angezeigt werden mit den jeweils zugehörigen Auflagerreaktionen der anderen Richtungen.
Falls eine grafische Darstellung gewünscht wird, müssen Sie die Grafik der angezeigten Lastfälle oder -kombinationen in das Ausdruckprotokoll drucken.
