Resposta:
Esta discrepância resulta frequentemente da mudança da norma DIN 1054 para a EN 1997.
Na norma "antiga" DIN 1054, a verificação era realizada com valores característicos no lado da ação e uma tensão admissível no lado da resistência. As ações foram tratadas sem coeficientes parciais de segurança e comparadas a uma determinada tensão admissível. A segurança "eta" foi completamente incluída na tensão admissível.
No módulo anterior do RF-FOUNDATION Pro, que ainda efetuava os dimensionamentos de acordo com a norma DIN 1054, existia o separador específico "Verificação à rotura do solo (cargas de utilização)".
No Eurocódigo, a verificação à rotura do solo é realizada de forma diferente.
Aqui, é aplicado um coeficiente de segurança parcial tanto ao lado da ação como ao da resistência. Isto aumenta a carga por um fator de 1,35 ou 1,5 e reduz a resistência por um fator de 1,4.
Segundo a "norma antiga", a resistência "eta" está completamente incluída na "tensão admissível σall ".
A ligação de transferência (ver abaixo) contém um ficheiro de modelo do RFEM e outro do RSTAB que ilustram o problema no RF-/FOUNDATION e no RF-FOUNDATION Pro. Neste caso, o dimensionamento não foi realizado com a entrada da pressão do solo definida pelo utilizador, mas sim com as tensões permitidas nas tabelas de casos padrão. As dimensões da fundação de um determinado solo devem ser, aproximadamente, as mesmas para o Eurocódigo e para a norma antiga.
Em ambos os módulos, foram formuladas as seguintes hipóteses para o solo:
- solo coesivo
- silte puro – UL
- consistência dura
- profundidade de embutimento da fundação t = 1,50 m
Ao utilizar a resistência permitida do solo de acordo com a DIN EN 1997-1 a partir das tabelas da norma, o fator 1.4 também é incluído. Die Basiswerte σR,d(B) des Sohlwiderstands unterscheiden sich im Vergleich zum zulässigen Sohldruck "σzul" (DIN 1054) auch um den Faktor 1,4.
Resultados da comparação

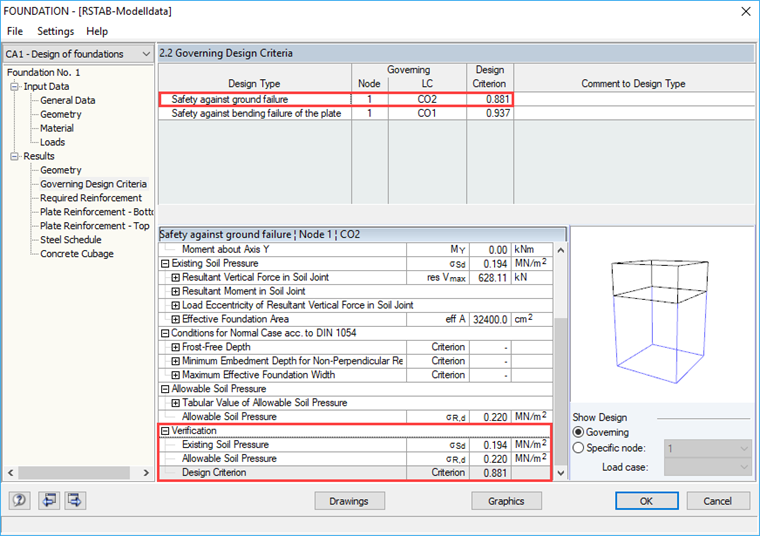

Verificação da rotura do solo segundo a DIN 1054 no RF-FOUNDATION (versão antiga):

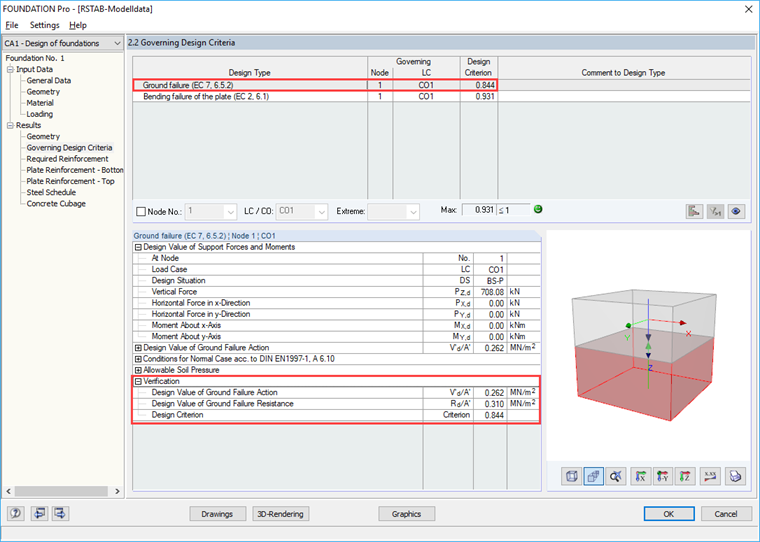

Verificação da rotura do solo segundo a EN 1997-1 no RF-/FOUNDATION Pro:
Apesar de diferentes valores de entrada, os resultados da norma DIN 1054 e da EN 1997-1 são comparáveis.
Wenn man in RF-/FUND Pro ein Fundament nachrechnen will, welches bereits mit RF-/FUND (alt) bemessen wurde, müsste man die Sohlspannung σR,k demnach doppelt beaufschlagen:
σR,k (Eingabe in RF-/FUND Pro) = 1,40 (Teilsicherheitsbeiwert für Grundbruch) x 1,35 (Sicherheit auf Lastseite im Beispiel) x σzul (aus RF-/FUND (alt)).
No ficheiro anexo, isto foi efetuado em ambos os módulos adicionais no CA2. A pressão de solo admissível no RF-/FOUNDATION foi de 220 kN/m². No RF-FOUNDATION Pro, foi de 416 kN/m².
