De acuerdo con la norma DIN 1054, se ha introducido el empuje admisible del terreno "Sigma_all" para el análisis de las tensiones de contacto del suelo. RF-FOUNDATION Pro necesita que se introduzca un "valor característico". ¿Cómo son compatibles ambos enfoques según DIN 1054 y UNE-EN 1997-1?

Respuesta

Esta discrepancia normalmente se debe a cambiar desde DIN 1054 a UNE-EN 1997.


En la norma "antigua" DIN 1054, el cálculo se lleva a cabo utilizando valores característicos en el lado de acción y la tensión admisible en el lado resistente. Las acciones se han utilizado sin los coeficientes parciales y se han comparado con cierta tensión admisible. En este caso, la resistencia "eta" se ha incluído completamente en la tensión admisible.

En el módulo predecesor de RF-FOUNDATION Pro, que realizaba los cálculos según DIN 1054, había una pestaña especial "Análisis del fallo de terreno (cargas de servicio)" con este objetivo.

En el Eurocódigo, el análisis del fallo del terreno se realiza de forma diferente.
Aquí se aplica un coeficiente parcial de seguridad a la acción y al lado resistente. Así se aumenta la carga por el coeficiente 1,35 ó 1,5, y se reduce la resistencia por el factor 1,4.

En relación con la "norma antigua", se incluye la resistencia "eta" completamente incluyendo la tensión admisible "sigma_all".

En el enlace de Descarga más abajo, puede encontrar un archivo del modelo para RFEM o RSTAB que aclara el problema en RF-/FOUNDATION o RF-/FOUNDATION Pro. Aquí no se ha realizado el cálculo utilizando la entrada definida por el usuario de la presión del suelo, sino utilizando la tensión admisible de las tablas de casos de la norma. El mismo suelo debe dar aproximadamente las mismas dimensiones de cimentación resultantes o el Eurocódigo y para la norma anterior.

Se han realizado los siguientes supuestos para la cimentación en ambos módulos adicionales:
  • Suelo de cohesión
  • Sedimento puro - UL
  • Consistencia rígida
  • Profundidad de aplastamiento de la cimentación t = 1,5 m
Cuando se utiliza la resistencia del suelo según UNE EN 1997-1 de las tablas de casos de la norma, ya se ha incluido el coeficiente 1,4. Los valores básicos Sigma-R,d(B) de la resistencia del suelo también se diferencian por el coeficiente 1,4 comparado con el empuje admisible del terreno "sigma_all" (DIN 1054).

Resultados de la comparación:

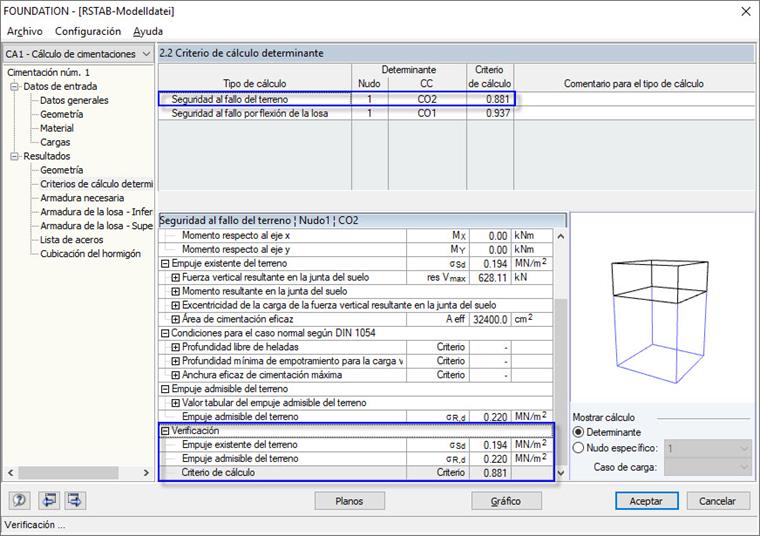

Cálculo del fallo del terreno según DIN 1054 en RF-/FOUNDATION (antiguo):

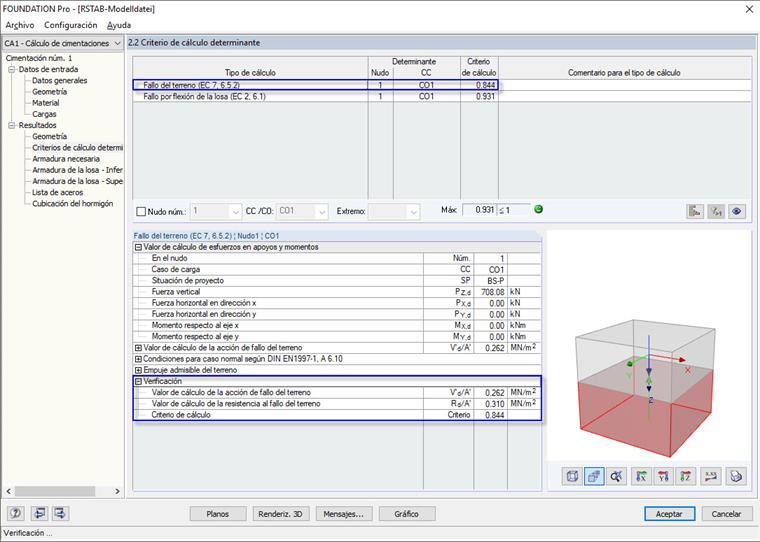

Cálculo del fallo del terreno según EN 1997-1 en RF-/FOUNDATION Pro:

A pesar de los valores de entrada diferentes, los resultados desde DIN 1054 y EN 1997-1 son comparables.

Si desea volver a calcular la cimentación en RF-/FOUNDATION Pro, que ya se ha calculado con el antiguo RF-/FOUNDATION, tendrá que aplicar dos veces el empuje del terreno Sigma_R,k:

Sigma_R, k (entrada en RF-/FOUNDATION Pro) = 1,40 (coeficiente de seguridad parcial para el fallo del terreno) x 1,35 (resistencia en el lado de carga en el ejemplo) x Sigma_all (de RF-/FOUNDATION (antiguo)).

En el archivo adjunto, esto se ha realizado en CA2 en ambos módulos. En este caso, el empuje admisible del terreno se ha introducido como 220 kN/m² en RF-/FOUNDATION. En RF-/FOUNDATION Pro, se ha introducido 416 kN/m².
