Последовательность расчетов для контактных напряжений грунта по нормам DIN 1054 и EN 1997-1

В соответствии с DIN 1054, было для расчета контактных напряжений грунта задано допустимое контактное напряжение «σall ». Для модуля RF‑FOUNDATION Pro требуется ввести «характеристическое значение». Каким образом можно сочетать нормы DIN 1054 и EN 1997-1?

Ответ:

Данное несоответствие часто вызвано изменением нормы DIN 1054 на EN 1997.

Согласно «старой» норме DIN 1054, расчет выполнялся с использованием нормативных значений на стороне воздействия и допустимых напряжений на стороне сопротивления. Воздействия применялись без частных коэффициентов и сравнивались с определенным допустимым напряжением. В данном случае сопротивление «eta» полностью входит в состав допустимых напряжений.

В предыдущем модуле RF‑FOUNDATION Pro, который выполнял расчеты по норме DIN 1054, была для этого специальная вкладка «Расчет разрушения грунта (эксплуатационные нагрузки)».

В норме Еврокод расчет на разрушение основания выполняется другим способом.

В этом случае как для воздействия, так и для стороны сопротивления применяется частичный коэффициент. Таким образом, нагрузка увеличивается в 1,35 или 1,5 раза, а прочность уменьшается в 1,4 раза.

Что касается «старой нормы», прочность «eta» полностью включена в «допустимое напряжение σall ».

Нажав на ссылку Загрузить, затем можно скачать файл модели для программы RFEM или RSTAB, который прояснит вашу проблему в дополнительном модуле RF-/FOUNDATION или RF-/FOUNDATION Pro. В данном случае расчет не выполнялся с помощью пользовательского ввода давления грунта, а с допустимыми напряжениями из таблиц стандартных случаев. Одинаковый грунт должен давать примерно одинаковые размеры фундамента по Еврокоду и по старой норме.

В обоих дополнительных модулях были сделаны следующие допущения для основания:

  • Связный грунт
  • Чистый ил - UL
  • Плотная консистенция
  • Глубина заделки фундамента t = 1,25 м

При использовании допустимого сопротивления грунта по норме DIN EN 1997‑1, полученного из нормативных таблиц, также учитывается коэффициент 1,4. Die Basiswerte σR,d(B) des Sohlwiderstands unterscheiden sich im Vergleich zum zulässigen Sohldruck "σzul" (DIN 1054) auch um den Faktor 1,4.

Результаты сравнения

Расчет грунта на потерю несущей способности по норме DIN 1054 в дополнительном модуле RF-/FOUNDATION (старая версия):

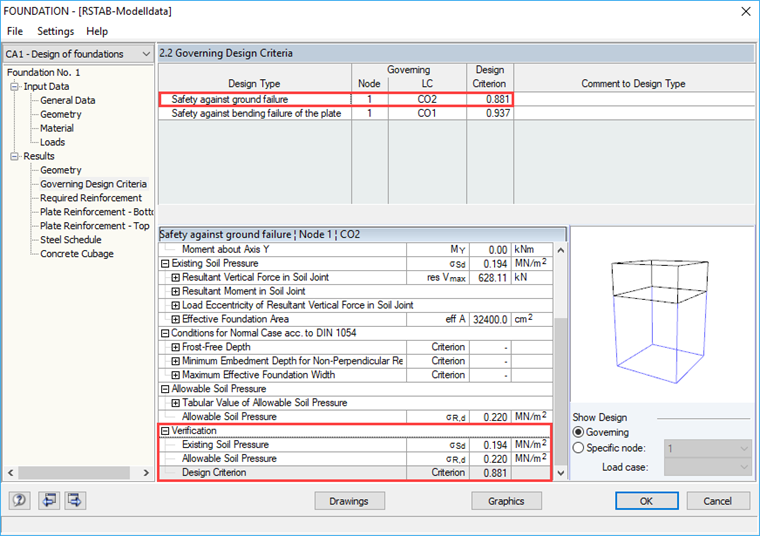

Расчёт осыпи грунта по норме DIN 1054 в RF-FOUNDATION (старая версия)
Расчёт осыпи грунта по норме DIN 1054 в RF-FOUNDATION (старая версия)

Расчет грунта на разрушение по норме EN 1997-1 в дополнительном модуле RF-/FOUNDATION Pro:

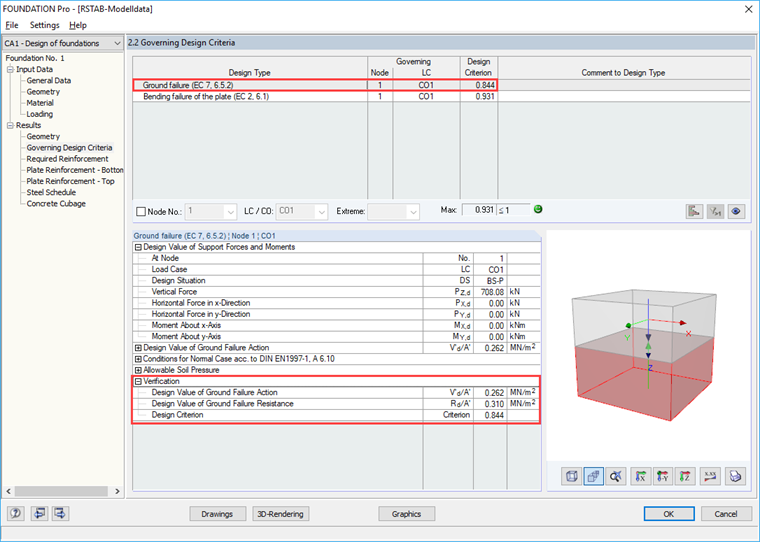

Расчет на нарушение заземления по норме EN 1997-1 в актуальном RF-/FOUNDATION Pro
Расчет на нарушение заземления по норме EN 1997-1 в актуальном RF-/FOUNDATION Pro

Несмотря на разные вводные значения, результаты по DIN 1054 и EN 1997-1 аналогичны.

Wenn man in RF-/FUND Pro ein Fundament nachrechnen will, welches bereits mit RF-/FUND (alt) bemessen wurde, müsste man die Sohlspannung σR,k demnach doppelt beaufschlagen:

σR,k (Eingabe in RF-/FUND Pro) = 1,40 (Teilsicherheitsbeiwert für Grundbruch) x 1,35 (Sicherheit auf Lastseite im Beispiel) x σzul (aus RF-/FUND (alt)).

Как указано в прилагаемом файле, это было выполнено в обоих дополнительных модулях в CA2. В данном случае допустимое давление грунта было в модуле RF-/FOUNDATION задано как 220 кН/м². В модуле RF‑/FOUNDATION Pro было задано 416 кН/м².
