- 粘性土
- 纯淤泥 - UL
- 硬稠
- 基础的埋设深度 t = 4.92 ft
问题
根据规范 DIN 1054,在土层接触应力分析中定义了容许接触应力“Sigma_all”。 RF‑FOUNDATION Pro 需要输入“特征值”。 DIN 1054 和 EN 1997‑1 的方法如何兼容?
回复:
产生这种差异的原因通常是将 DIN 1054 更改为 EN 1997。在“旧”规范 DIN 1054 中,使用作用侧的特征值和阻力侧的许用应力进行设计。 该作用是未考虑分项系数而使用,并与一定的许用应力进行比较。 在这种情况下,η 电阻完全包含在许用应力中。
在 RF‑FOUNDATION Pro 的上一模块中(根据 DIN 1054 进行计算)中有一个特殊选项卡“地面破坏分析(使用荷载)”。
在欧洲规范中,进行地面破坏设计的方法不同。
这里作用端和阻力端都取一个分项系数。 因此荷载增加 1.35 或 1.5 倍,阻力减少 1.4 倍。
相对于“旧规范”,电阻值“η”完全包含在“许用应力 sigma_all”中。
在下面的下载链接下,您可以找到 RFEM 或 RSTAB 的模型文件,这些文件可以在 RF‑/FOUNDATION 或 RF‑/FOUNDATION Pro 中找到解决问题的方法。 在这种情况下,设计不是通过用户自定义的土压力输入,而是使用标准工况表中的许用应力。 应该有相同的土壤和欧洲规范和旧标准中大致相同的基础尺寸。
在两个附加模块中都对基础进行了以下假设:
在使用标准表中按照 DIN EN 1997‑1 的容许土壤承载力时,还包括系数 1.4。 土体阻力的基值 Sigma‑R,d(B) 与容许土压力“sigma_all” (DIN 1054) 相比,也相差 1.4 倍。
比较结果:

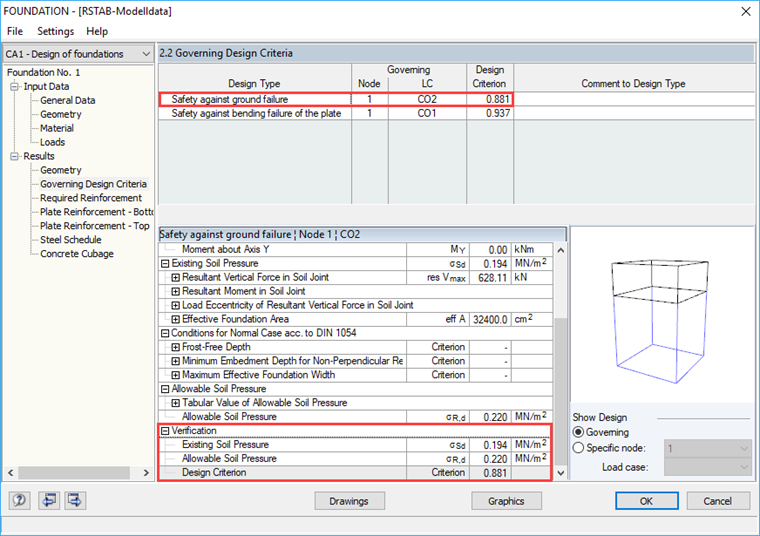

RF‑/FOUNDATION(旧)中按照 DIN 1054 的接地破坏设计:
RF-/FOUNDATION Pro 中按照 EN 1997-1 进行接地破坏设计:
尽管输入值不同,但 DIN 1054 和 EN 1997‑1 的结果是具有可比性的。
如果要在已经使用 RF-/FOUNDATION(旧)设计的 RF-/FOUNDATION Pro 中重新计算基础,则必须施加两倍的土压力 Sigma_R,k:
Sigma_R,k(在 RF‑/FOUNDATION Pro 中的输入)= 1.40(接地故障的部分系数)x 1.35(示例中的荷载侧电阻)x Sigma_all(来自 RF‑/FOUNDATION(旧))。
在附件中,这已经在 CA2 中的两个附加模块中完成。 在这种情况下,在 RF‑/FOUNDATION 中的许用土压力已输入为 220 kN/M²。 在 RF‑/FOUNDATION Pro 中输入 416 kN/m²。
