Podle DIN 1054 bylo při výpočtu napětí v kontaktním pruse zadáno přípustné napětí na mez kluzu "Sigma_zul". V modulu RF-FOUNDATION Pro je třeba zadat "charakteristickou hodnotu". Jak se obě příchytky podle DIN 1054 a EN 1997-1 dají dohromady?

Odpověď

Tato nesrovnalost je často výsledkem změny z DIN 1054 na EN 1997.


V "staré" DIN 1054 bylo provedeno posouzení s charakteristickými hodnotami na straně působení a přípustným napětím na straně odporu. Účinky byly zpracovány bez dílčích součinitelů spolehlivosti a porovnány s určitým přípustným napětím. Bezpečnostní "eta" byla zcela obsažena v přípustném napětí.

V předchůdném modulu RF-FOUNDATION Pro, který byl ještě navržen podle DIN 1054, byla v samostatné záložce "Posouzení na zatíení (CAT)".

Posouzení uzlů zeminy se v Eurokódu provádí jiným způsobem.
V tomto případě se uplatní dílčí součinitel spolehlivosti na straně působení a na straně odporu. To zvyšuje zatížení součinitelem 1,35 nebo 1,5 a snižuje únosnost součinitelem 1,4.

Na základě "staré normy" je bezpečnostní "eta" zcela obsažena v "přípustném napětí sigma_zul".

Odkaz na stažení (viz níže) obsahuje soubor modelu pro RFEM nebo RSTAB, který ilustruje problém v modulu RF- / FOUNDATION a v modulu RF-FOUNDATION Pro. V tomto případě nebylo posouzení provedeno s uživatelsky definovaným zadáním tlaku zeminy, ale s povoleným Napětí jsou převzaty ze standardní tabulky. Stejná zemina by měla vést k přibližně stejným rozměrům základů pro Eurokódu i podle starého standardu.

V obou modulech byly vytvořeny následující předpoklady pro podloží:
  • kohoutu
  • čistý bahno - UL
  • tuhost
  • Hloubka osazení podloží t = 1,50 m
Při použití trvalého. Únosnost ve smyku podle DIN EN 1997-1 ze standardních stolů již obsahuje součinitel 1.4. Základní hodnoty Sigma-R, d (B) základní únosnosti se také liší oproti přípustnému tlaku podloží "sigma_zul" (DIN 1054).

Výsledky srovnání:

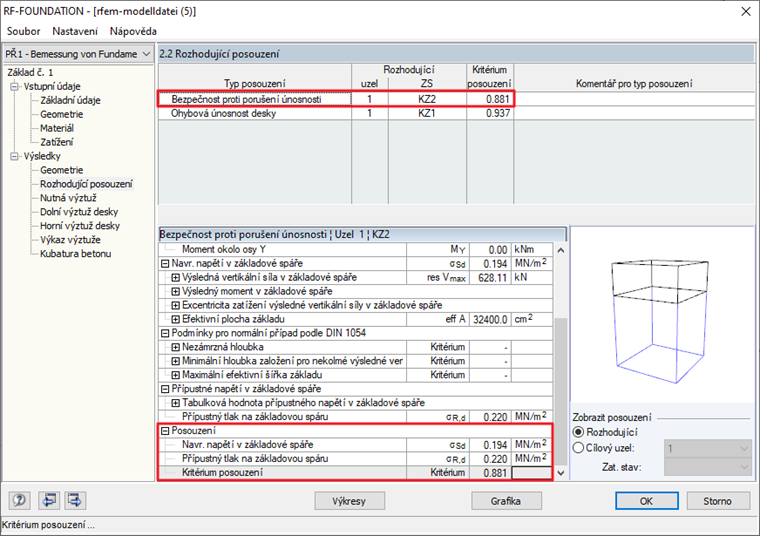

Posouzení uzemnění zeminy podle DIN 1054 v přídavném modulu RF- / FOUNDATION (staré):

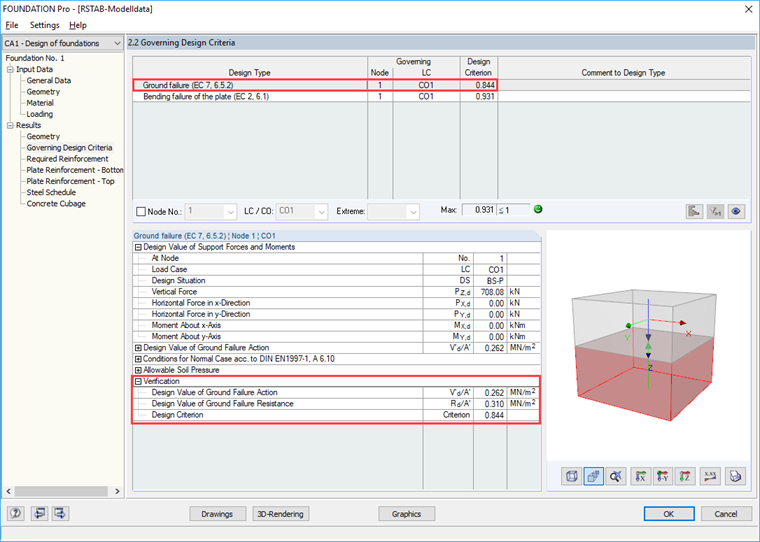

Posouzení uzemnění zeminy podle EN 1997-1 v přídavném modulu RF- / FOUNDATION Pro:

Přes různé vstupní hodnoty jsou výsledky DIN 1054 a EN 1997-1 srovnatelné.

Pokud chceme v přídavném modulu RF- / FOUNDATION Pro přepracovat základ, který již byl vytvořen v modulu RF- / FOUNDATION (starý), je třeba odevzdat na referenční napětí Sigma_R, k dvakrát:

Sigma_R, k (vstup RF- / FOUNDATION Pro) = 1,40 (dílčí součinitel spolehlivosti pro zemní selhání) x 1,35 (bezpečnost na straně zatížení v příkladu) x Sigma_zul (z RF- / FOUNDATION (starý)).

V přiřazeném souboru jsme tak uvažovali v přídavných modulech v modulu FA2. Přípustný podklad v přídavném modulu RF- / FOUNDATION byl 220 kN / m². RF-FOUNDATION Pro vykazuje 416 kN / m².
