Odpowiedź:
Ta rozbieżność jest często spowodowana zmianą normy DIN 1054 na EN 1997.
W „starej” normie DIN 1054 obliczenia były przeprowadzane przy użyciu wartości charakterystycznych po stronie oddziaływania oraz dopuszczalnego naprężenia po stronie nośności. Zastosowano oddziaływania bez uwzględnienia współczynników częściowych i porównano je z określonymi dopuszczalnymi naprężeniami. W tym przypadku nośność „eta” została całkowicie uwzględniona w dopuszczalnym naprężeniu.
W poprzednim module RF-FOUNDATION Pro, który wykonywał obliczenia zgodnie z DIN 1054, dostępna była specjalna zakładka "Analiza uszkodzenia gruntu (obciążenia użytkowe)".
W Eurokodzie obliczenia uszkodzenia podłoża są przeprowadzane w inny sposób.
W tym przypadku do oddziaływania i po stronie nośności stosowany jest współczynnik częściowy. W ten sposób obciążenie zostaje zwiększone o współczynnik 1,35 lub 1,5, a nośność zostaje zmniejszona o współczynnik 1,4.
W odniesieniu do „starej normy” nośność „eta” jest całkowicie uwzględniona w „dopuszczalnym naprężeniu σwszystkie ”.
Klikając w poniższy link Pliki do pobrania, można znaleźć plik z modelem dla programu RFEM lub RSTAB, który wyjaśnia problem w RF-/FOUNDATION lub RF-/FOUNDATION Pro. W tym przypadku obliczenia nie zostały przeprowadzone poprzez zdefiniowanie przez użytkownika parcia gruntu, ale z uwzględnieniem dopuszczalnych naprężeń z tabel przypadków standardowych. Ten sam grunt powinien dawać w przybliżeniu takie same wymiary fundamentu dla Eurokodu i starej normy.
W obu modułach dodatkowych przyjęto następujące założenia dla posadowienia:
- Grunt spoisty
- Czysty ił - UL
- Konsystencja sztywna
- Głębokość osadzenia fundamentu t = 4,92 ft
W przypadku stosowania dopuszczalnej nośności gruntu zgodnie z DIN EN 1997-1 z tabel norm, uwzględniany jest również współczynnik 1,4. Die Basiswerte σR,d(B) des Sohlwiderstands unterscheiden sich im Vergleich zum zulässigen Sohldruck "σzul" (DIN 1054) auch um den Faktor 1,4.
Wyniki porównania

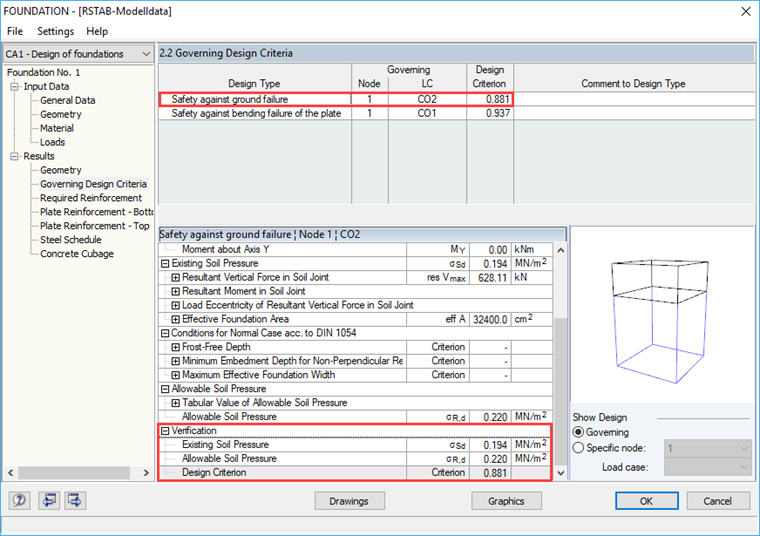

Obliczanie uszkodzenia gruntu zgodnie z DIN 1054 w RF-/FOUNDATION (stare):

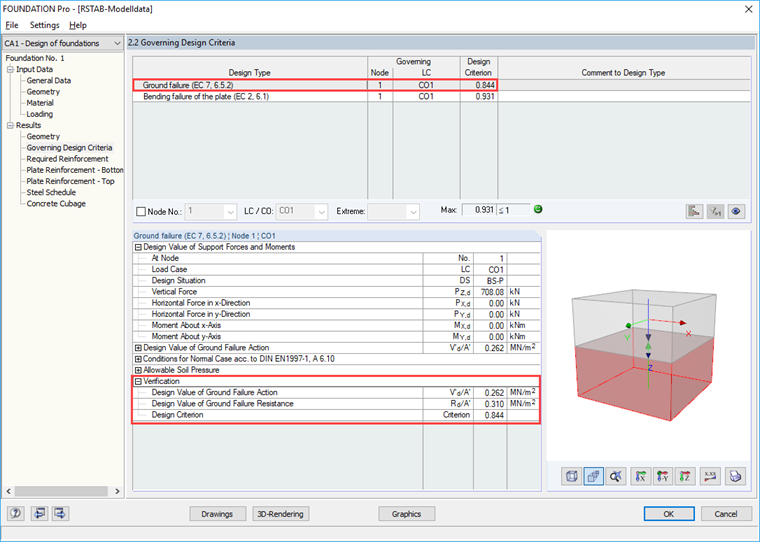

Obliczenia zniszczenia gruntu zgodnie z EN 1997-1 w RF-/FOUNDATION Pro:
Pomimo różnych wartości wejściowych, wyniki DIN 1054 i EN 1997-1 są porównywalne.
Wenn man in RF-/FUND Pro ein Fundament nachrechnen will, welches bereits mit RF-/FUND (alt) bemessen wurde, müsste man die Sohlspannung σR,k demnach doppelt beaufschlagen:
σR,k (Eingabe in RF-/FUND Pro) = 1,40 (Teilsicherheitsbeiwert für Grundbruch) x 1,35 (Sicherheit auf Lastseite im Beispiel) x σzul (aus RF-/FUND (alt)).
W załączonym pliku zostało to zrobione w CA2 w obu modułach dodatkowych. W tym przypadku, dopuszczalne parcie gruntu zostało wprowadzone w RF-/FOUNDATION jako 220 kN/M². W RF-/FOUNDATION Pro wprowadzono wartość 416 kN/m².
