O programa RWIND Simulation cria uma envolvente sob a forma de uma malha de sólido em torno do modelo do RFEM.

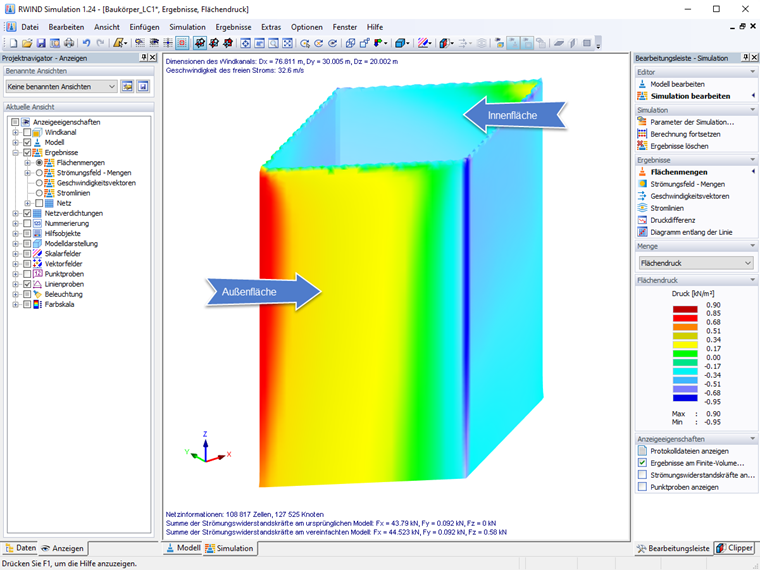

Devido ao fluxo de vento em torno desta envolvente, surge uma distribuição discreta da pressão superficial que alterna entre os valores positivos e negativos. No RWIND Simulation, esta pressão de superfície é claramente apresentada na parte exterior da envolvente do sólido.
Ao transferir dados para o RFEM, o programa transforma estas pressões na superfície exterior da envolvente do sólido novamente no modelo estrutural do RFEM. Neste caso, as pressões de superfície são novamente transformadas:
- uma barra em forças resultantes sobre os nós de EF do eixo central da barra,
- uma superfície em forças resultantes sobre os nós de EF do centro de gravidade da superfície e
- um sólido em forças resultantes sobre os nós de EF da superfície

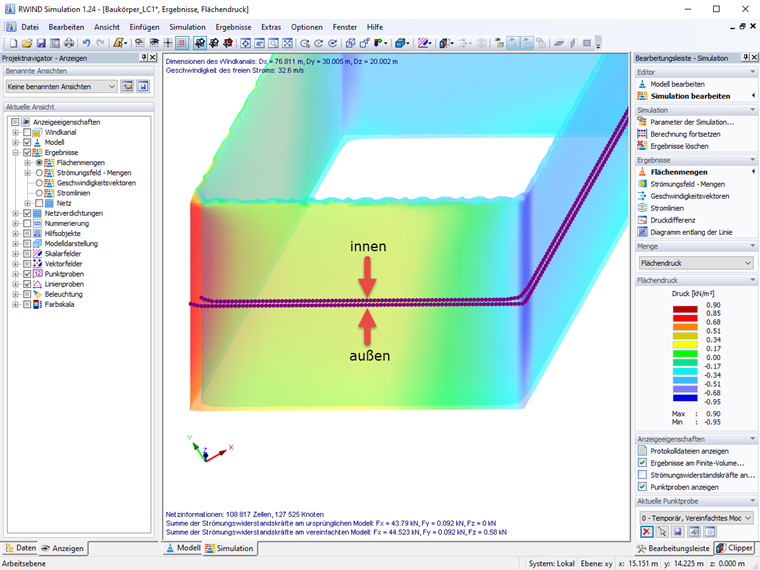

do sólido. Em resumo, as pressões internas e externas de um elemento estrutural são convertidas em cargas líquidas para simplificar o cálculo do RFEM.

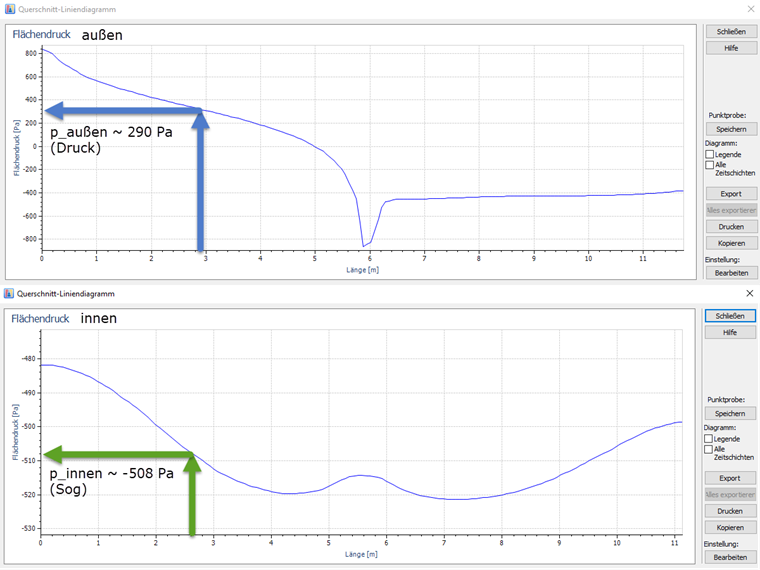

No caso de elementos com fluxo em "ambos os lados", a pressão de superfície será sempre diferente entre o RFEM e o RWIND Simulation devido à combinação das pressões de superfície nas pressões resultantes.

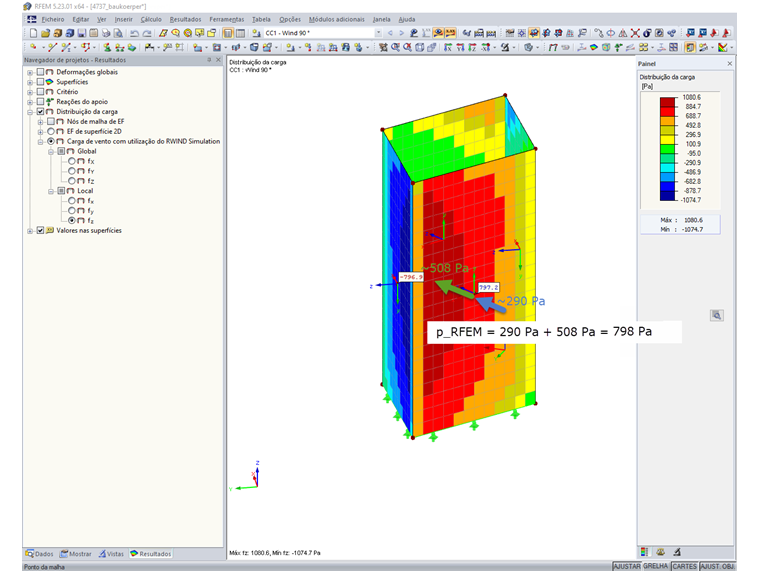

Além disso, a orientação dos sistemas de coordenadas dos elementos deve ser tida em consideração ao interpretar as pressões do vento no RFEM. As pressões apresentadas não se referem ao sinal (pressão positiva e sucção negativa), como no RWIND Simulation, mas sim ao sistema de coordenadas do elemento local dos respetivos elementos.
