¿Por qué la distribución de presión superficial en RFEM es diferente de la distribución de presión superficial correspondiente en RWIND Simulation?

Respuesta

El programa RWIND Simulation crea una envolvente en forma de malla sólida alrededor del modelo desde RFEM.

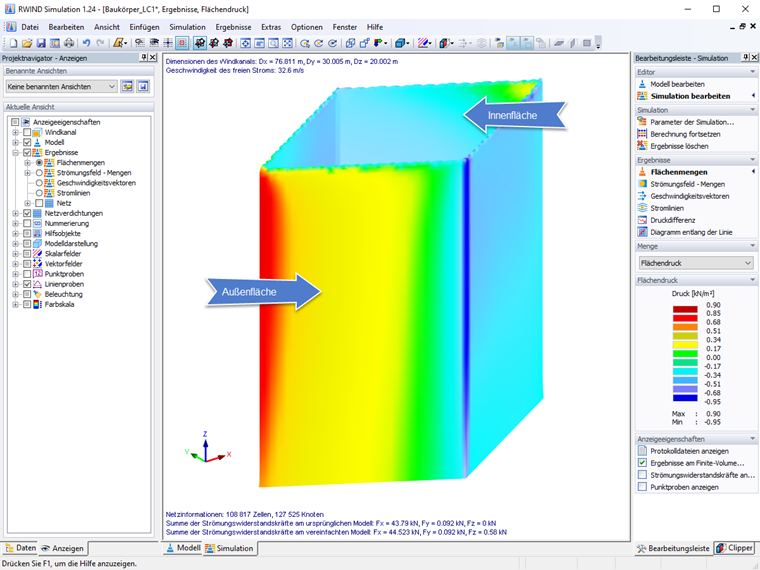

Figura 01 - Resultado de la presión superficial en sobre sólido

Debido al flujo de viento alrededor de esta envolvente, surge una distribución discreta de la presión en la superficie que alterna entre los valores positivo y negativo. En RWIND Simulation, esta presión superficial se muestra claramente en el exterior de la envolvente sólida.

Al transferir datos a RFEM, el programa transforma estas presiones en la superficie exterior de la envolvente sólida de nuevo al modelo estructural de RFEM. En este caso, las presiones superficiales se transforman de nuevo alrededor

  • un elemento como las fuerzas resultantes en los nudos de EF del centro de gravedad del elemento,
  • una superficie como fuerzas resultantes en los nudos de EF del centro de gravedad de la superficie, y
  • un sólido como las fuerzas resultantes en los nudos de EF de la superficie del sólido.

Este seminario web muestra las características útiles de RFEM para aumentar la productividad y eficiencia en sus proyectos diarios. En resumen, las presiones internas y externas de un componente estructural a las cargas netas se simplifican para el cálculo de RFEM.

En el caso de elementos de "doble cara", la presión superficial siempre será diferente entre RFEM y RWIND Simulation debido a la combinación de las presiones superficiales en las presiones resultantes.

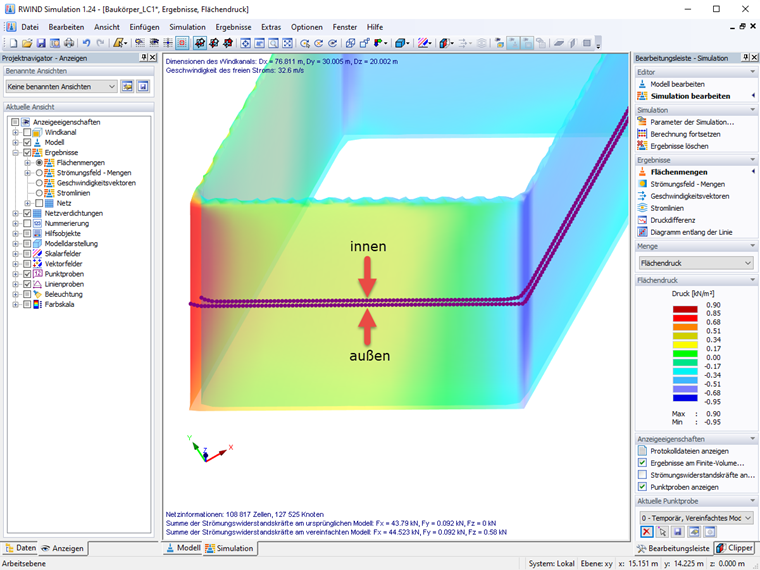

Figura 02 - Sección de resultados en el interior y exterior de una envolvente sólida

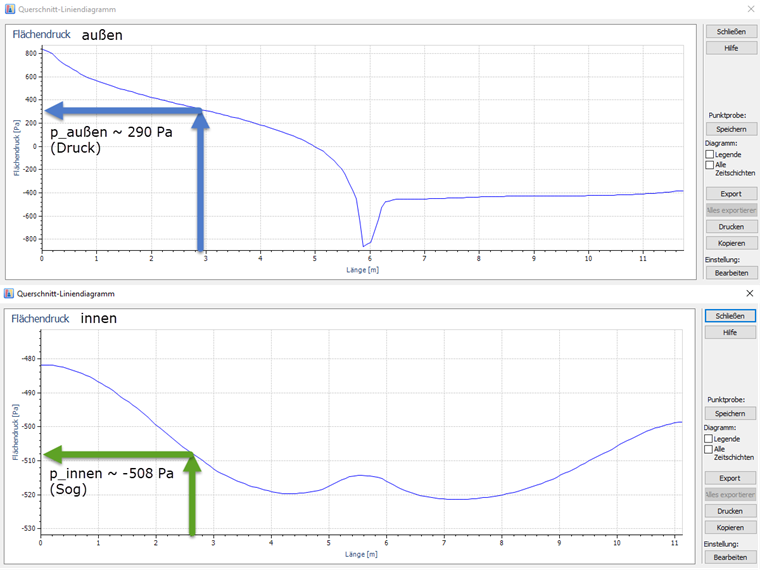

Figura 03 - Diagramas de resultados en el exterior e interior

Además, la orientación de los sistemas de coordenadas del elemento se debe tener en cuenta al interpretar las presiones del viento en RFEM. Las presiones mostradas no se refieren al signo (presión positiva y succión negativa), como en RWIND Simulation, sino al sistema de coordenadas del elemento local de los elementos respectivos.

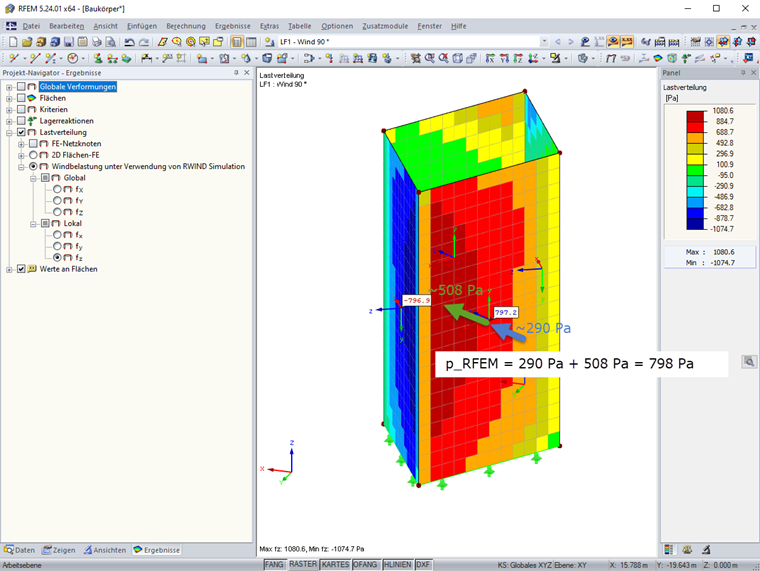

Figura 04 - Distribución de la presión superficial resultante en RFEM
