Program RWIND Simulation tworzy obwiednię w postaci siatki bryłowej wokół modelu z RFEM.

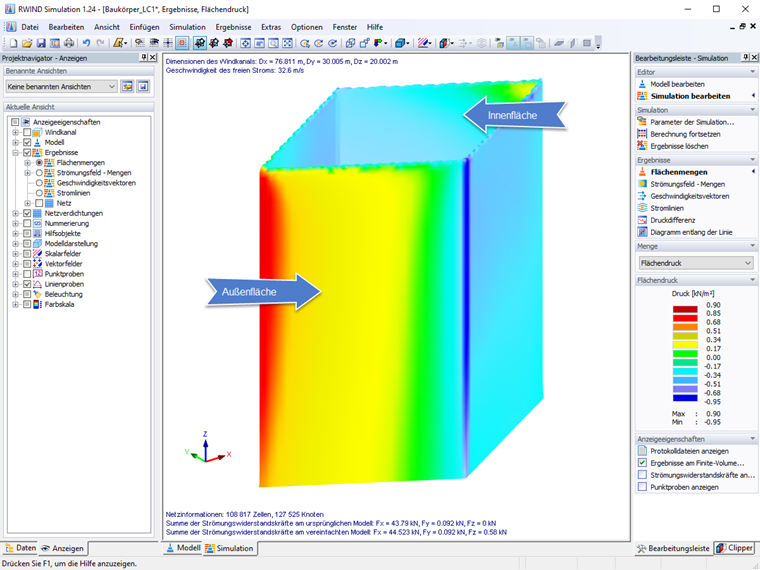

Ze względu na przepływ wiatru wokół tej obwiedni, powstaje dyskretny rozkład ciśnienia powierzchniowego, którego wartości są naprzemiennie dodatnie i ujemne. W RWIND Simulation ciśnienie to jest wyraźnie przedstawione na zewnątrz obwiedni bryły.
Podczas przenoszenia danych do RFEM, program przekształca te ciśnienia na zewnętrzną powierzchnię obwiedni bryły z powrotem na model konstrukcyjny w programie RFEM. W tym przypadku ciśnienia powierzchniowe są ponownie przekształcane
- einen Stab als resultierende Kräfte auf die FE-Knoten der Stabschwerlinie,
- eine Fläche als resultierende Kräfte auf die FE-Knoten der Schwerebene der Fläche und
- ein Volumen als resultierende Kräfte auf die FE-Knoten der Volumenoberfläche

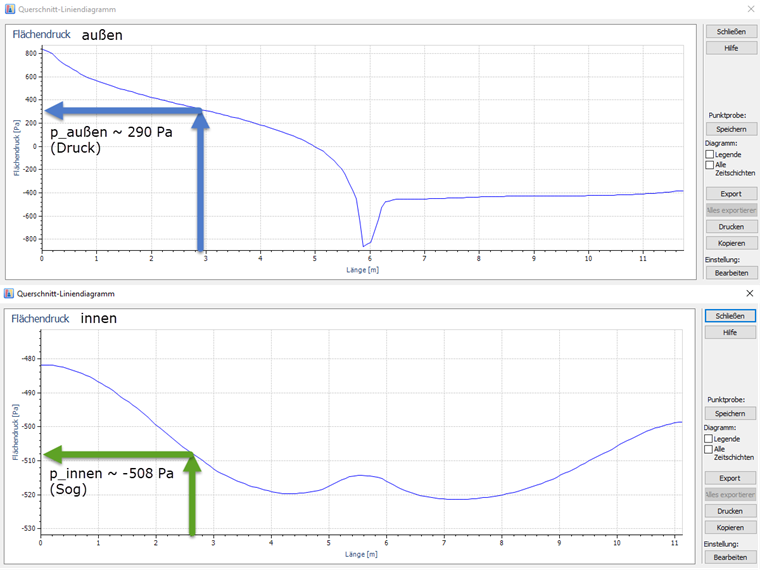

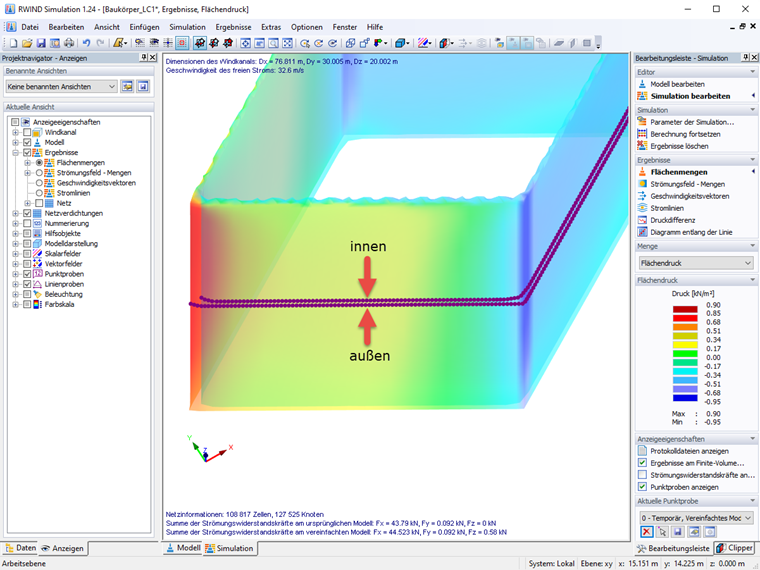

Podsumowując, ciśnienia wewnętrzne i zewnętrzne elementu konstrukcyjnego do obciążeń netto zostają uproszczone na potrzeby obliczeń w programie RFEM.

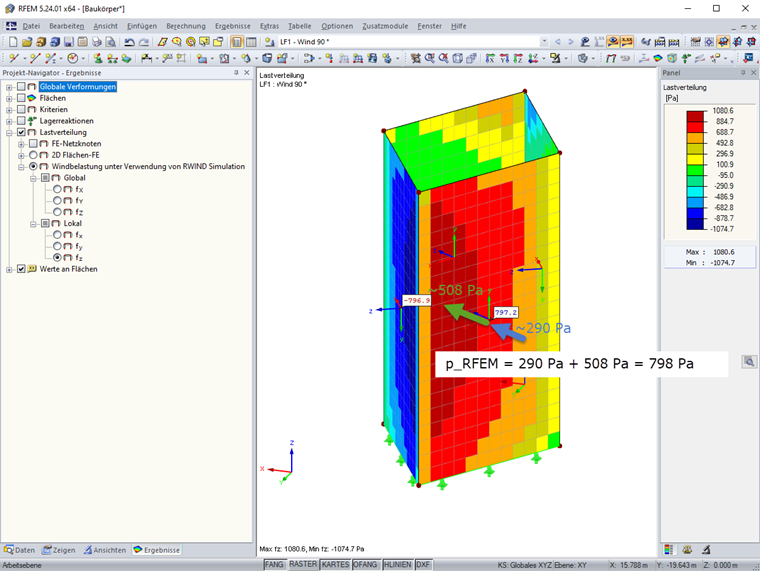

W przypadku elementów "dwustronnych" nacisk przypowierzchniowy w programach RFEM i RWIND Simulation zawsze będzie różny ze względu na połączenie nacisków przypowierzchniowych w wynikające z tego ciśnienia.
Ponadto podczas interpretacji ciśnienia wiatru w programie RFEM należy uwzględnić orientację układów współrzędnych elementów. Wyświetlane ciśnienia nie odnoszą się do znaku (dodatni - ciśnienie, ujemne - ssanie), jak w RWIND Simulation, ale do lokalnego układu współrzędnych odpowiednich elementów.
