Il programma RWIND Simulation crea un inviluppo sotto forma di mesh solida attorno al modello di RFEM.

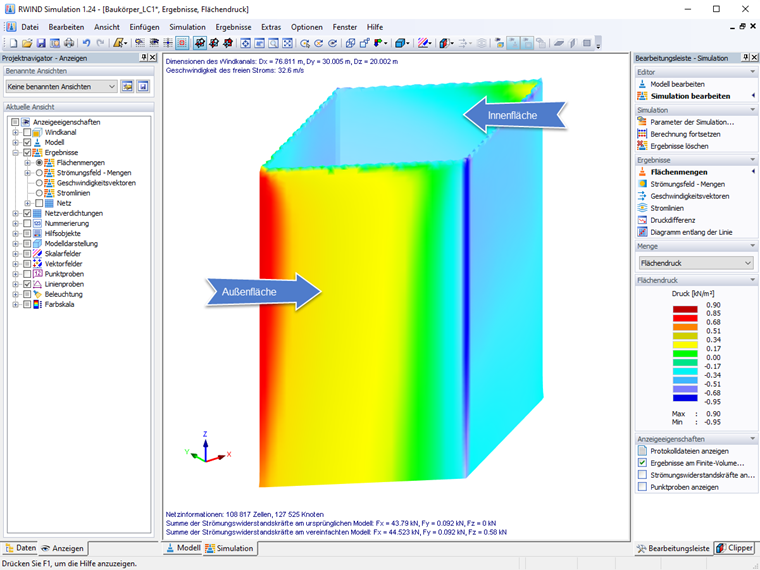

A causa del flusso del vento attorno a questo inviluppo, si verifica una distribuzione discreta della pressione superficiale che alterna i valori positivi e negativi. In RWIND Simulation, questa pressione superficiale è chiaramente visualizzata all'esterno dell'inviluppo solido.
Quando si trasferiscono i dati a RFEM, il programma trasforma queste pressioni sulla superficie esterna dell'involucro solido nel modello strutturale di RFEM. In questo caso, le pressioni superficiali vengono trasformate di nuovo intorno
- einen Stab als resultierende Kräfte auf die FE-Knoten der Stabschwerlinie,
- eine Fläche als resultierende Kräfte auf die FE-Knoten der Schwerebene der Fläche und
- ein Volumen als resultierende Kräfte auf die FE-Knoten der Volumenoberfläche

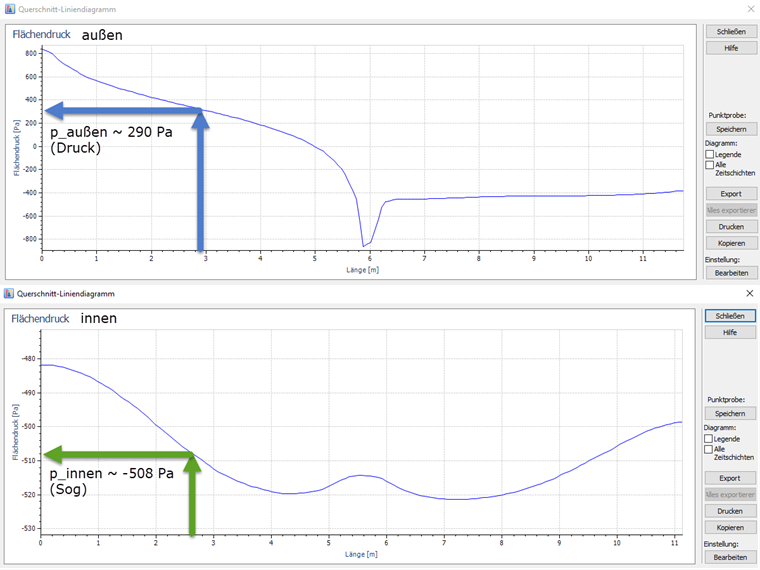

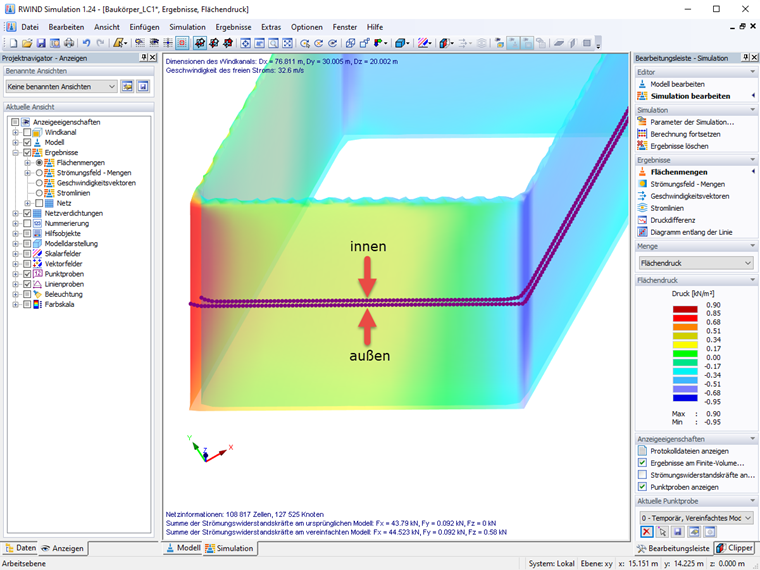

In sintesi, le pressioni interne ed esterne di un componente strutturale ai carichi netti sono semplificate per il calcolo di RFEM.
Nel caso di elementi "a doppia faccia", la pressione superficiale differirà sempre tra RFEM e RWIND Simulation a causa della combinazione delle pressioni superficiali nelle pressioni risultanti.

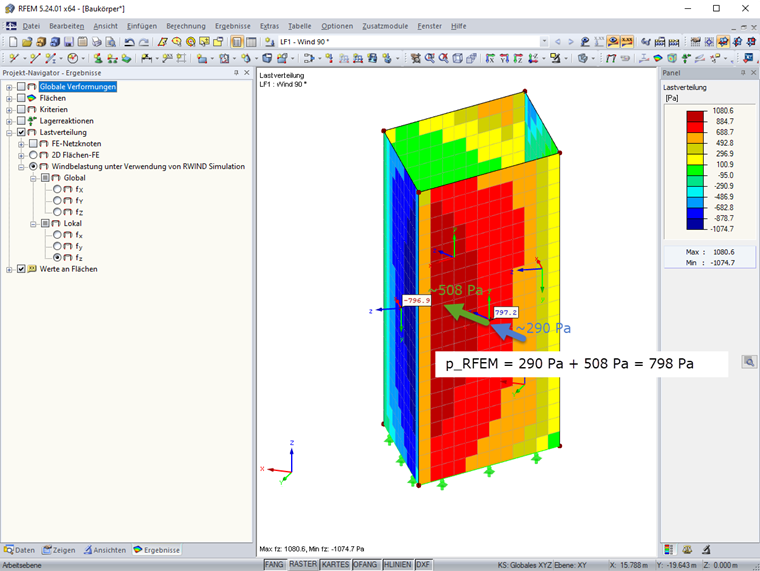

Inoltre, l'orientamento dei sistemi di coordinate degli elementi deve essere preso in considerazione quando si interpretano le pressioni del vento in RFEM. Le pressioni visualizzate non si riferiscono al segno (positiva - pressione e negativa - depressione), come in RWIND Simulation, ma al sistema di coordinate locali degli elementi dei rispettivi elementi.
