Réponse:
RWIND Simulation crée une enveloppe autour du modèle RFEM sous forme d'un maillage de solide.

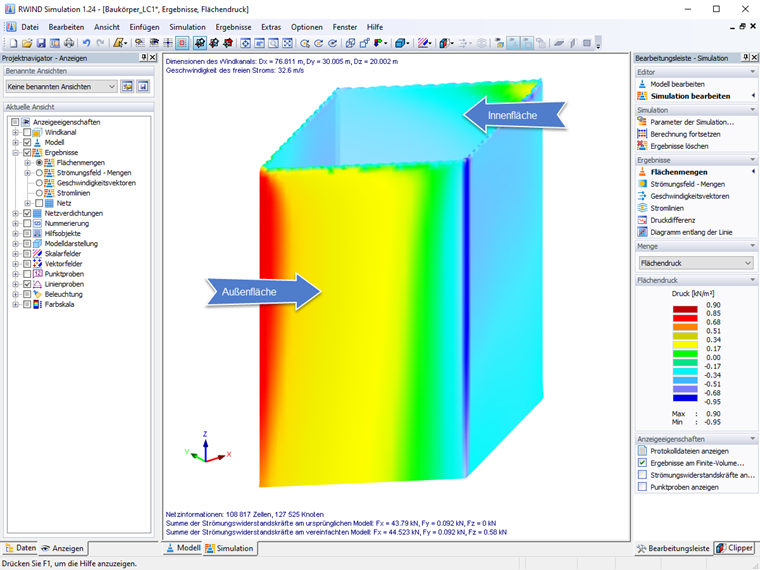

Les flux de vent autour de cette enveloppe résultent en une distribution discrète de la pression surfacique, qui alterne entre des valeurs positives et négatives. Dans RWIND Simulation, cette pression surfacique est affichée de manière très visible à l'extérieur de l'enveloppe du solide.
Lors du transfert de données vers RFEM, le logiciel convertit ces pressions sur la surface externe de l'enveloppe de solide vers le modèle de structure RFEM. Les pressions surfaciques sont alors à nouveau transformées :
- une barre en forces résultantes sur les nœuds EF du centre de gravité de la barre
- une surface en forces résultantes sur les nœuds EF du centre de gravité de la surface
- un solide en forces résultantes sur les nœuds EF de la surface du solide
dans le calcul de structure inversé.

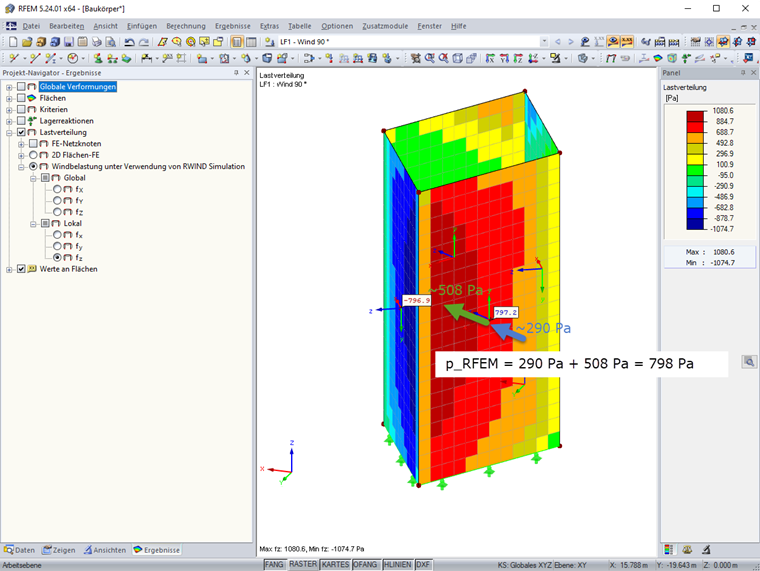

Les pressions internes et externes d'un composant sont donc converties en charges nettes pour simplifier le calcul dans RFEM.

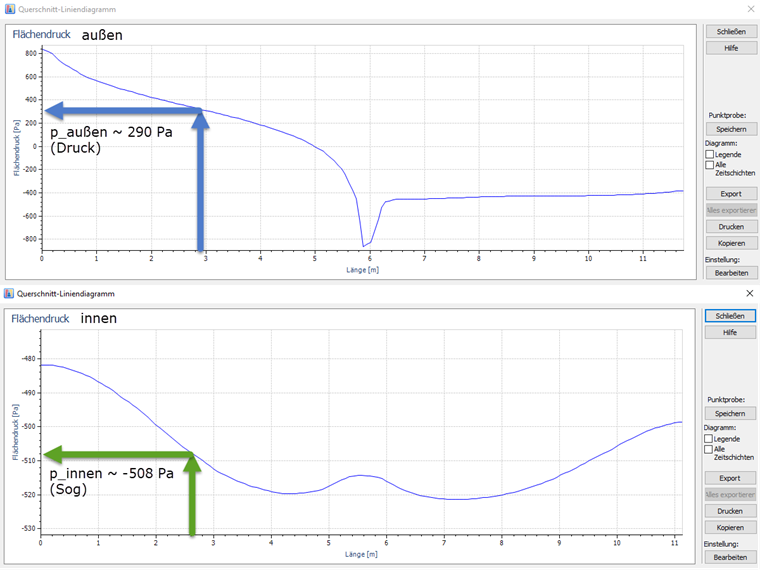

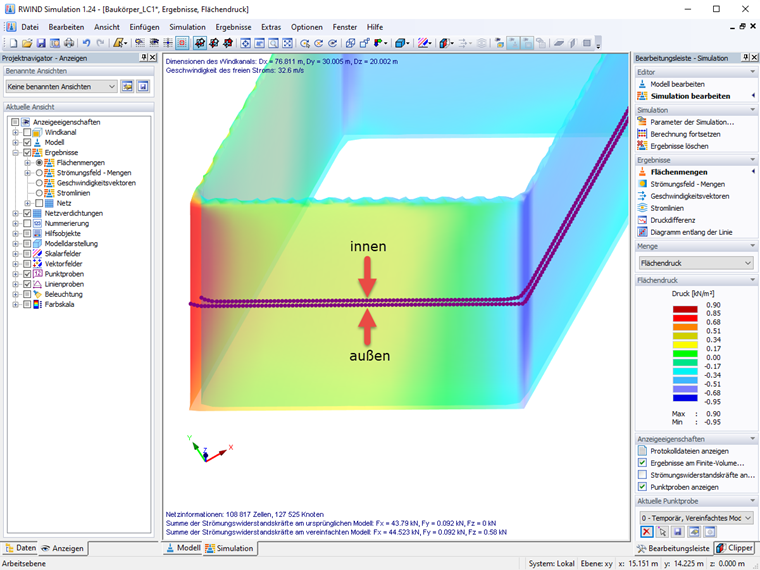

Dans le cas d'éléments à deux faces, la pression surfacique diffère toujours entre RFEM et RWIND Simulation en raison de la combinaison des pressions surfaciques et des pressions résultantes.
De plus, l'orientation des systèmes de coordonnées des éléments doit être prise en compte lors de l'interprétation des pressions de vent dans RFEM. Les pressions affichées ne se rapportent pas au signe (pression positive et dépression), comme dans RWIND Simulation, mais au système de coordonnées local des éléments correspondants.
