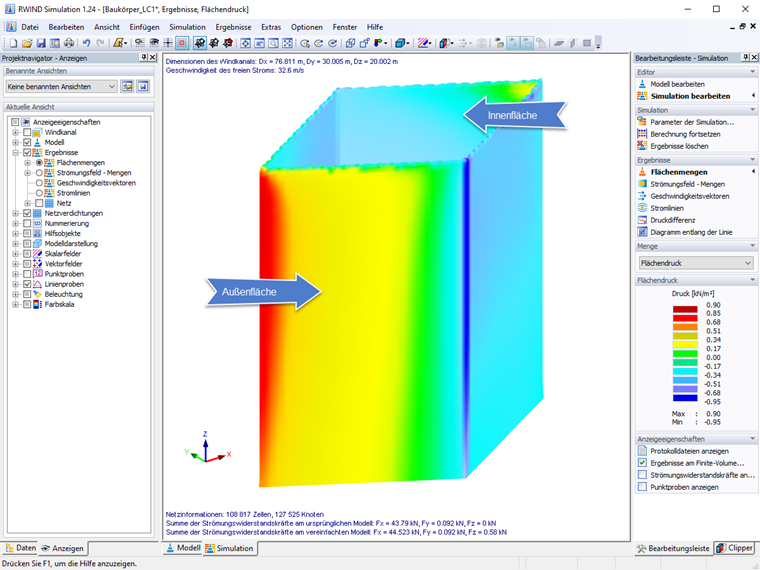

RWIND Simulation 程序会在 RFEM 中的模型周围创建实体网格形式的包络线。

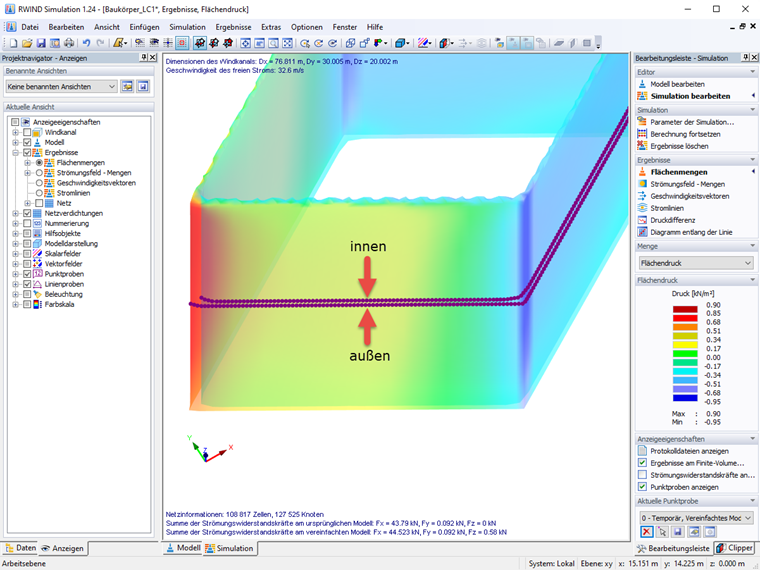

由于风围绕该包络线流动,所以会产生不连续的面压力分布,该分布在正负值之间交替。 在 RWIND Simulation 中,该面压力清楚地显示在实体包络线的外部。

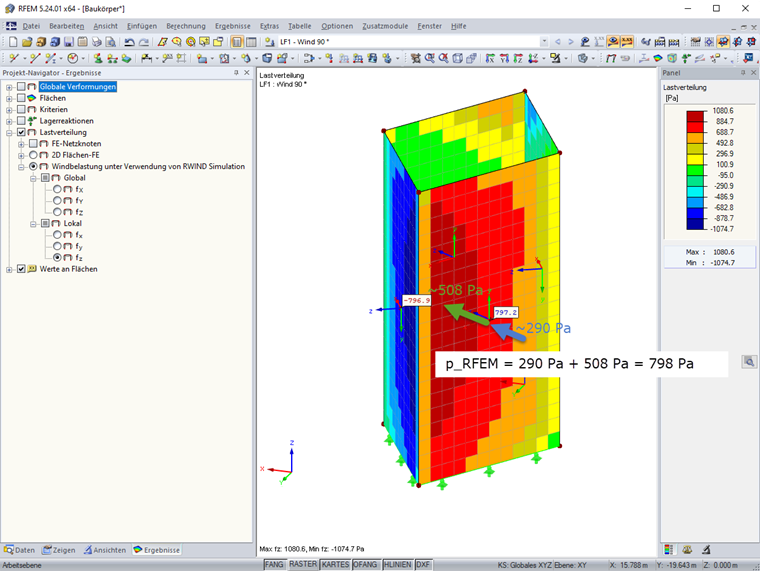

在将数据传输到 RFEM 时,程序会将这些施加在实体包络外表面上的压力转换回 RFEM 的结构模型中。 在这种情况下,面压力转换回大约
- einen Stab als resultierende Kräfte auf die FE-Knoten der Stabschwerlinie,
- eine Fläche als resultierende Kräfte auf die FE-Knoten der Schwerebene der Fläche und
- ein Volumen als resultierende Kräfte auf die FE-Knoten der Volumenoberfläche
总之,RFEM 计算中简化了结构构件对净荷载的内部和外部压力。

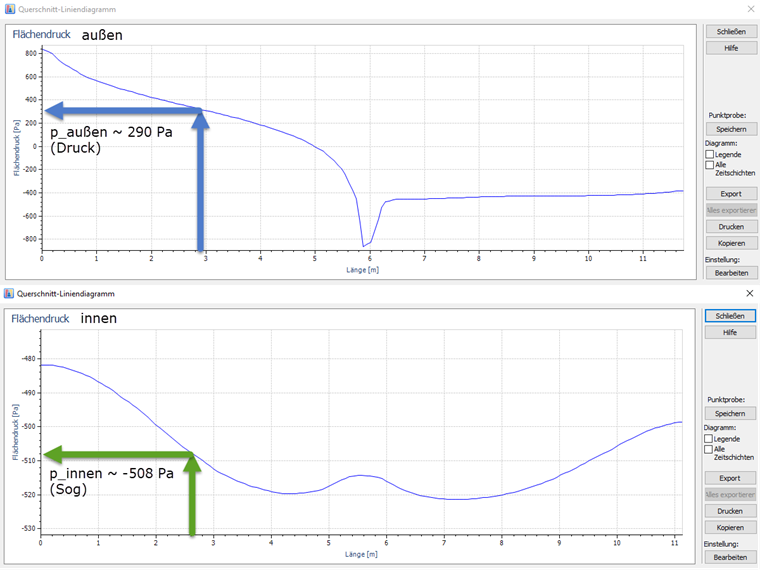

在“双面”单元的情况下,由于面压力与合成压力的组合,RFEM 和 RWIND Simulation 之间的面压力将始终不同。
此外,在 RFEM 中解释风压时必须考虑单元坐标系的方向。 显示的压力不同于 RWIND Simulation 中的符号(正 - 压力,负 - 吸力),而是各个单元的局部单元坐标系。
