Durante o dimensionamento de uma viga em anel, tenho momentos Mz que geralmente causam zonas de compressão e de tração à direita e à esquerda da secção. Contudo, a armadura no CONCRETE está disposta na parte superior e inferior da secção. Como é que posso definir a armadura de modo que fique alinhada à direita e à esquerda?

Q: Durante o dimensionamento de uma viga em anel, tenho momentos Mz que geralmente causam zonas de compressão e de tração à direita e à esquerda da secção. Contudo, a armadura no CONCRETE está disposta na parte superior e inferior da secção. Como é que posso definir a armadura de modo que fique alinhada à direita e à esquerda?

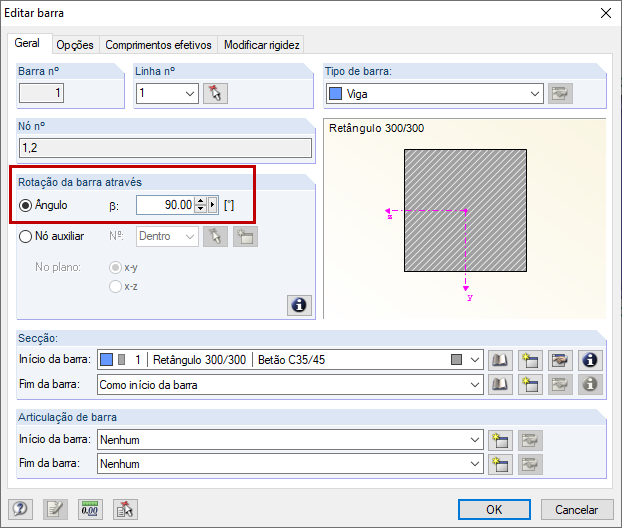

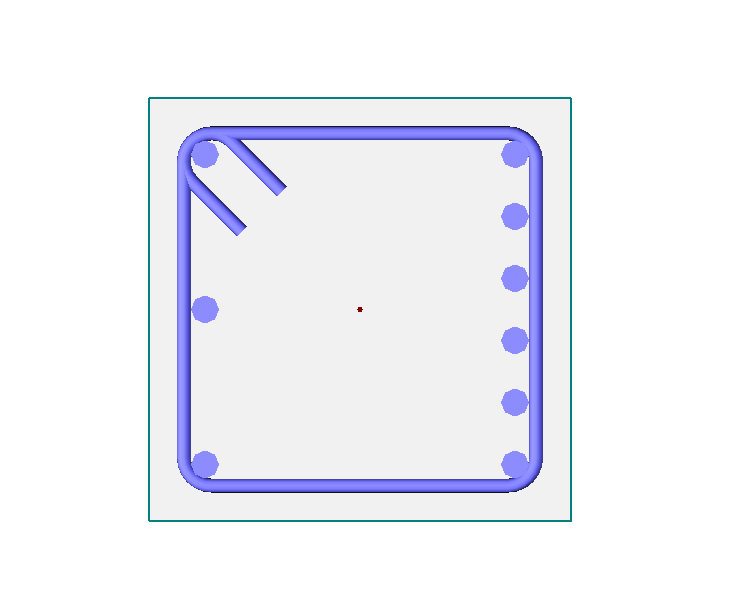

Neste caso, a viga tem de ser rodada 90° (ver Figura 01) para que os momentos Mz se convertam em momentos My.Em seguida, a armadura é disposta lateralmente conforme pretendido, ver Figura 02.

Question

Durante o dimensionamento de uma viga em anel, tenho momentos Mz que geralmente causam zonas de compress&#227;o e de tra&#231;&#227;o &#224; direita e &#224; esquerda da sec&#231;&#227;o. Contudo, a armadura no CONCRETE est&#225; disposta na parte superior e inferior da sec&#231;&#227;o. Como &#233; que posso definir a armadura de modo que fique alinhada &#224; direita e &#224; esquerda?

Accepted Answer

Neste caso, a viga tem de ser rodada 90&#176; (ver Figura 01) para que os momentos Mz se convertam em momentos My.Em seguida, a armadura &#233; disposta lateralmente conforme pretendido, ver Figura 02.

Disposição da armadura no CONCRETE
