Respuesta:

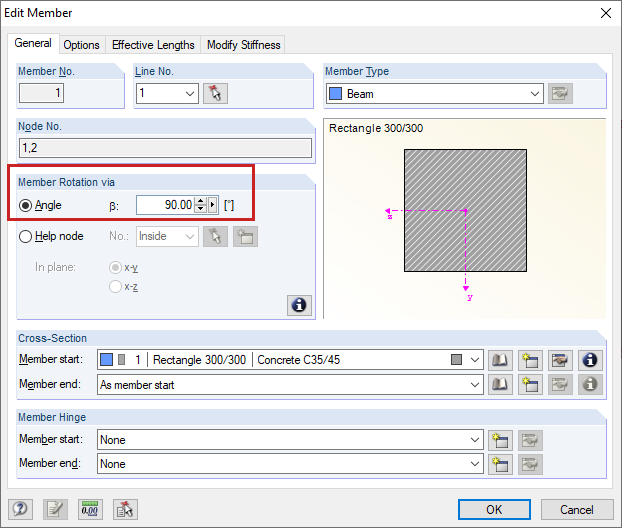

En este caso, la viga se debe girar 90 ° (ver figura 01) para que los momentos Mz se conviertan en momentos My.
Luego, la armadura se dispone lateralmente como se desee, ver figura 02.
Pregunta
Para el cálculo de una viga en anillo, generalmente tengo momentos Mz , lo que causa la formación de la zona de compresión y tracción a la derecha e izquierda de la sección. Sin embargo, la armadura en CONCRETE se dispone en la parte superior e inferior de la sección. ¿Cómo puedo configurar la armadura para que se disponga a la derecha y a la izquierda?
