Risposta:

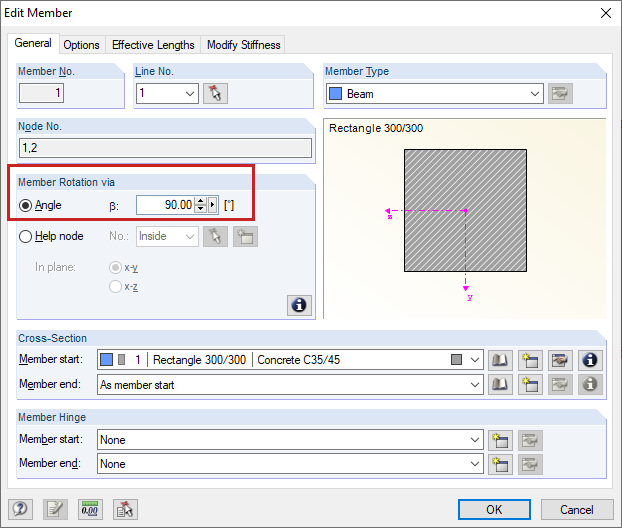

In questo caso, la trave deve essere ruotata di 90 ° (vedi Figura 01) in modo che i momenti Mz diventino i momenti My.

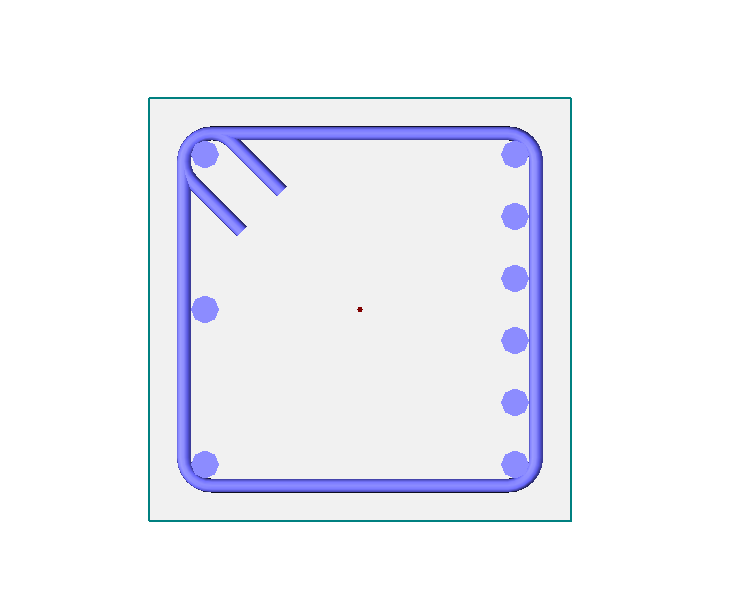

Quindi, l'armatura è disposta lateralmente come desiderato, vedi l'immagine 02.
Domanda
Per il progetto di una trave ad anello, di solito ho momenti Mz , che causano la formazione della zona di compressione e trazione a destra e a sinistra della sezione trasversale. Tuttavia, l'armatura in CONCRETE è disposta nella parte superiore e inferiore della sezione trasversale. Come posso impostare l'armatura a destra e a sinistra?
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Knowledge Base
Durata: 00:01:09 min
Knowledge Base
Durata: 00:00:37 min
Durata: 00:00:23 min
RF-CONCRETE Members for RFEM o CONCRETE for RSTAB propone all'utente un'armatura creata automaticamente se l'opzione "Verifica l'armatura fornita" è selezionata nella finestra 1.6 "Armatura".
In RFEM 5 e RSTAB 8, è possibile progettare fondazioni secondo EN 1992-1-1 e EN 1997-1 nel modulo aggiuntivo RF-/FOUNDATION Pro.
Quando si esegue la verifica della forza di taglio in RF-CONCRETE Members e CONCRETE, è possibile ridurre la forza di taglio agente Vz secondo EN 1992-1-1. Il seguente articolo descrive la riduzione dei carichi concentrati vicino al vincolo esterno e la verifica della forza di taglio ad una distanza d dalla faccia del vincolo esterno per un carico uniforme.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Ottengo risultati diversi confrontando l'analisi delle deformazioni nei moduli aggiuntivi RF-CONCRETE e in un altro programma di calcolo. Quale potrebbe essere la ragione di questo?
Per il progetto, posso selezionare solo l'armatura circostante per una sezione trasversale rettangolare. Perché?
Recentemente ho acquistato RSTAB con il modulo aggiuntivo CONCRETE. Posso utilizzarlo per eseguire l'analisi di stabilità di colonne in cemento armato?
Perché la nota 155) appare come risultato della progettazione in cemento armato delle aste per l'armatura esistente delle staffe?
Perché RF -CONCRETE Members o CONCRETE determinano un'armatura fornita significativamente più alta dell'armatura richiesta?
Come posso selezionare un diametro delle armature per la progettazione di strutture a travi in cemento armato che non è disponibile nell'elenco dei diametri possibili?
