Odpowiedź:

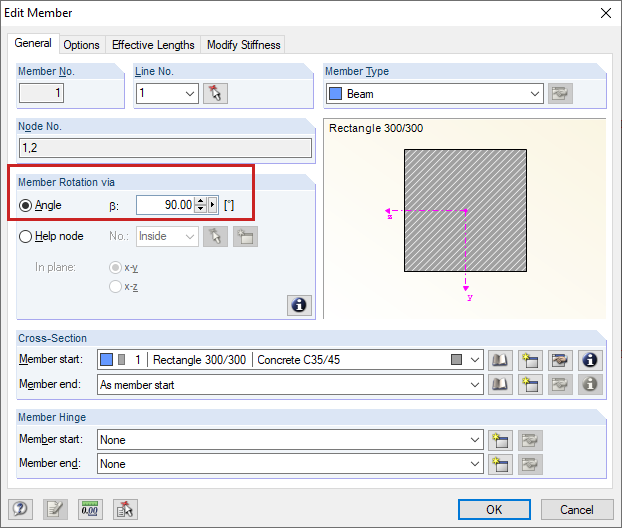

W takim przypadku belkę należy obrócić o 90° (patrz rysunek 01), aby momenty Mz stały się momentami Myy.

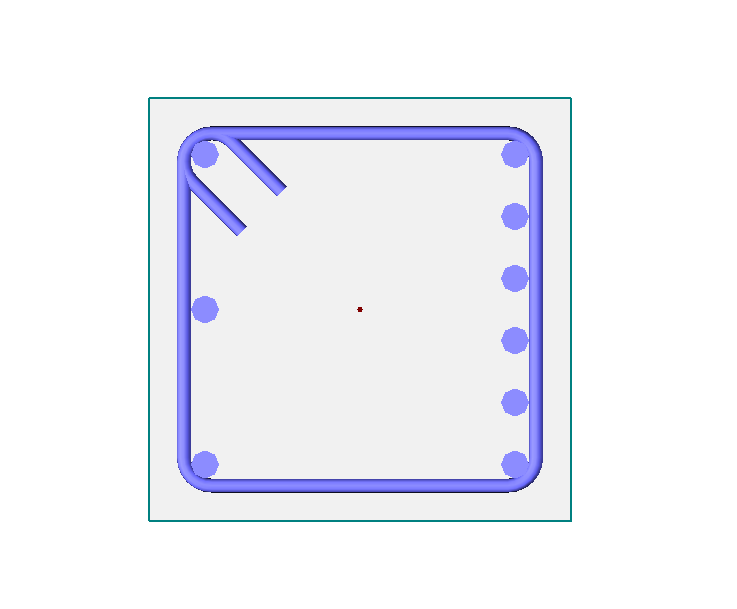

Następnie zbrojenie jest układane z boku, zgodnie z potrzebami, patrz rysunek 02.
Pytanie
Do obliczeń wieńca mam zazwyczaj momenty Mz , które powodują powstanie strefy ściskania i rozciągania po prawej i lewej stronie przekroju. Jednak zbrojenie w BETONU jest rozmieszczone na górze i na dole przekroju. Jak ustawić zbrojenie, aby układało się po prawej i lewej stronie?
