Odpověď:

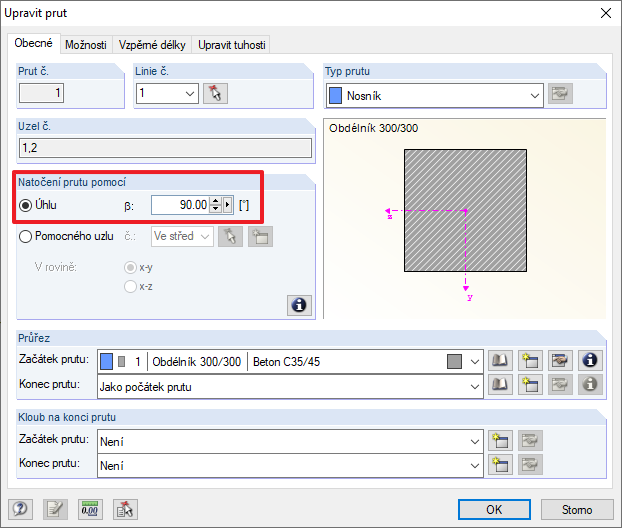

V tomto případě je nutné nosník natočit o 90° (viz Obrázek 01), aby se z momentů Mz staly momenty My.

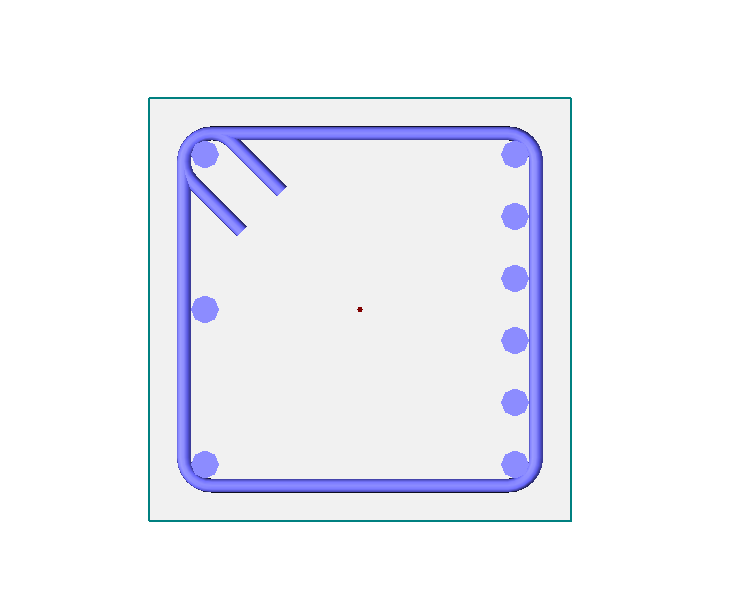

Poté se výztuž uspořádá podle potřeby po stranách, viz Obrázek 02.
Dotaz
Při posouzení prstencového nosníku mám obvykle momenty Mz, čímž vlevo a vpravo na průřezu vzniká tlaková a tahová oblast. Přesto je výztuž v přídavném modulu CONCRETE Members uspořádána v horní a dolní části průřezu. Jak mohu nastavit uspořádání výztuže vpravo a vlevo?
