Antwort:

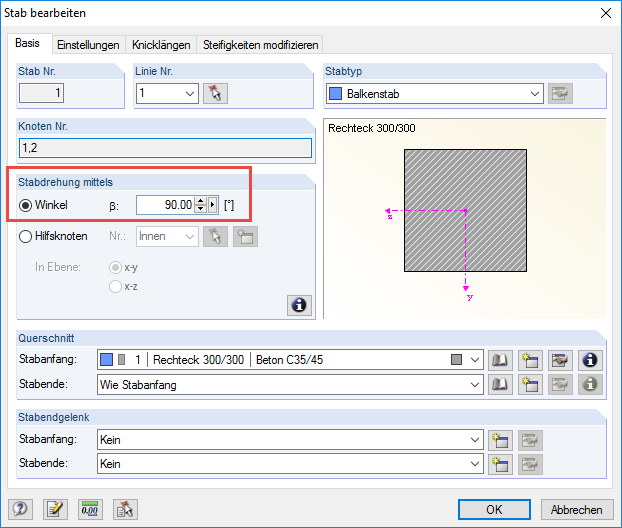

In diesem Fall ist der Balken um 90° zu drehen (siehe Bild 01), sodass aus Mz-Momenten My-Momente werden.

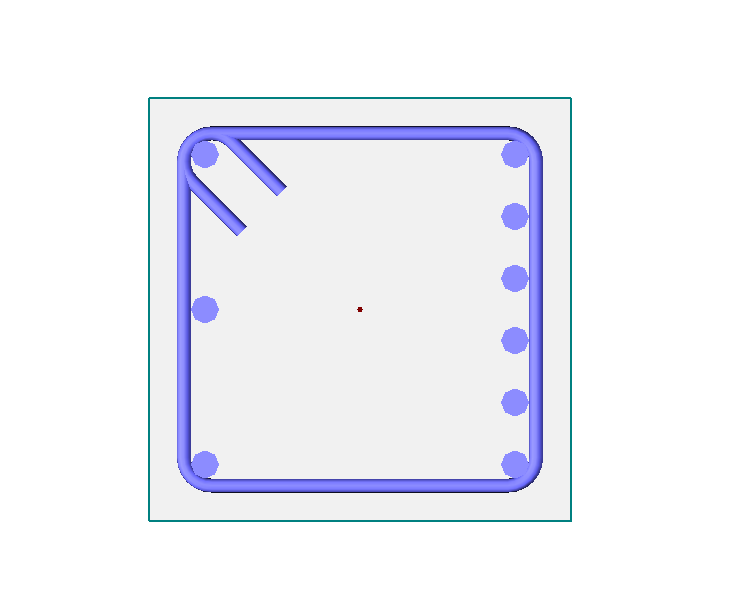

Anschließend wird die Bewehrung wie gewünscht seitlich angeordnet, siehe Bild 02.
Frage
Bei der Bemessung eines Ringbalkens habe ich üblicherweise Mz-Momente, wodurch die Druck- und Zugzone rechts und links am Querschnitt entsteht. Dennoch wird die Bewehrung in BETON oben und unten am Querschnitt angeordnet. Wie kann ich einstellen, dass die Bewehrung rechts und links angeordnet wird?
Haben Sie irgendwelche Fragen?
Länge: 00:01:02 min
Länge: 00:01:05 min
Knowledge Base
Länge: 00:00:35 min
In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option "Bewehrungsvorschlag vornehmen" aktiv ist.
In RFEM 5 und RSTAB 8 können mit dem Zusatzmodul RF-/FUND Pro Fundamente nach EN 1992-1-1 und EN 1997-1 bemessen werden.
Bei der Querkraftbemessung in RF-BETON Stäbe und BETON kann die einwirkende Querkraft Vz gemäß EN 1992-1-1 abgemindert werden. Im nachfolgenden Artikel wird auf die Abminderung der auflagernahen Einzellasten und die Querkraftbemessung im Abstand d vom Auflagerrand bei gleichförmiger Last eingegangen.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
Ich kann bei der Bemessung für einen Rechteck-Querschnitt nur umlaufende Bewehrung wählen. Woran liegt das?
Ich habe mir vor Kurzem RSTAB mit dem BETON-Modul gekauft. Kann ich damit einen Stabilitätsnachweis von Stahlbetonstützen durchführen?
Warum erscheint als Ergebnis der Stahlbetonbemessung für Stäbe für die vorhandene Bügelbewehrung die Warnung 155?
Warum ermittelt RF-BETON Stäbe beziehungsweise BETON eine signifikant höhere vorhandene Bewehrung als erforderliche Bewehrung?
Wie kann man für die Bemessung von Stabtragwerken aus Stahlbeton einen Durchmesser für die Bewehrungsstäbe wählen, der nicht in der Liste möglicher Durchmesser vorhanden ist?
