Determinação de carga crítica com distribuição não constante de forças normais no módulo RSKNICK do RSTAB 8

Basicamente, a carga de flambagem é determinada com a ativação da opção de transferência do valor mais desfavorável da força axial em distribuição não constante da seguinte maneira:

Fator de carga de ramificação * valor mais desfavorável da força axial = carga de flambagem

No entanto, o valor mais desfavorável refere-se à seção da barra, não a toda a barra. Portanto, o valor mais desfavorável da força axial de toda a barra só é considerado quando "1" é escolhido para a barra respectiva em "Divisão interna da barra para".

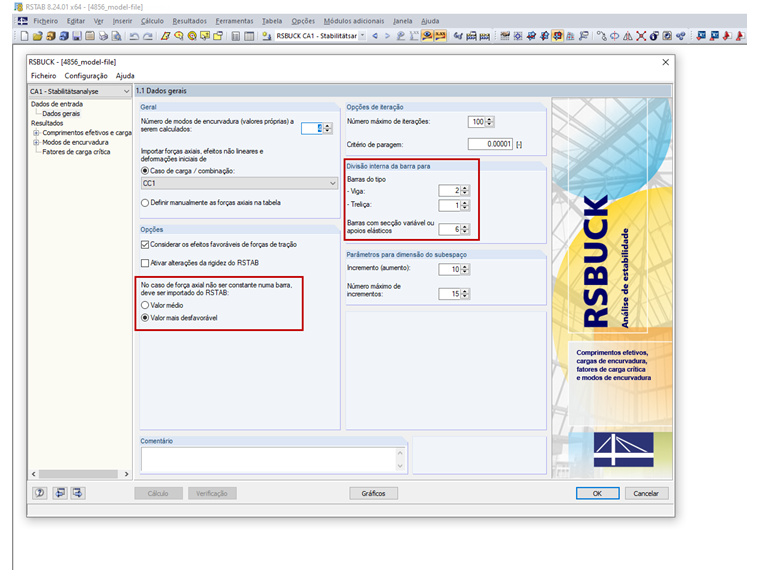

1 Opções e divisão interna da barra no RSBUCK

Caso contrário, o programa internamente primeiro determina a média dos valores mais desfavoráveis das divisões de barra respectivas. A partir da distribuição da força axial da seguinte imagem, obtém-se o seguinte valor mais desfavorável para duas seções de barra:

(60 kN + 30 kN) / 2 = 45 kN

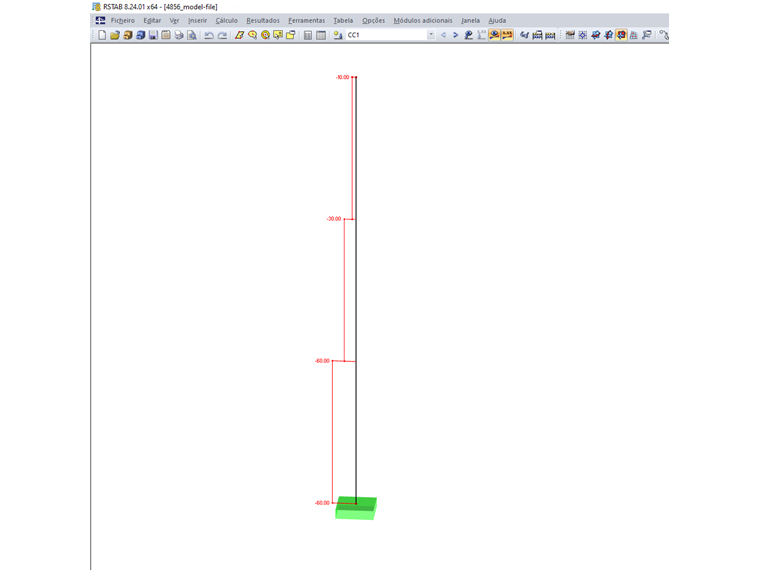

2 Exemplo: Distribuição de força axial não constante dentro da barra

Assim, neste exemplo, obtém-se a seguinte carga de flambagem para a primeira figura de flambagem:

2.429 * 45 kN = 109,3 kN
