Détermination de la charge critique avec distribution non constante des efforts normaux dans le module RSBUCK de RSTAB 8

La charge de flambement est généralement déterminée comme suit lors de l’activation de l’option de transfert de la valeur la plus défavorable de l’effort normal pour une distribution non constante :

Facteur de charge critique * valeur la plus défavorable de l’effort normal = charge de flambement

Cependant, la valeur la plus défavorable se rapporte à la partie de barre et non à la barre entière. La valeur de l’effort normal le plus défavorable sur la barre entière n’est considérée comme la plus défavorable que si « 1 » est sélectionné pour « Division interne de barre pour », voir la figure 01.

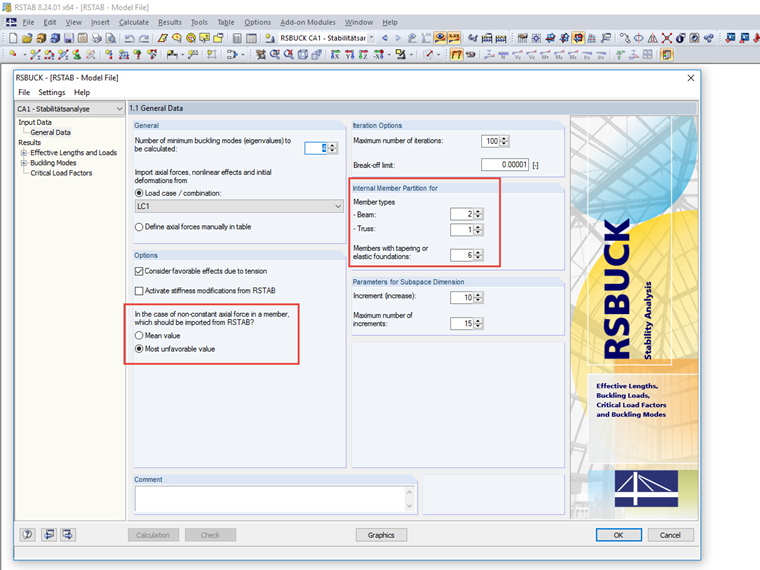

1 Options et division interne des barres dans RSBUCK

Sinon, la valeur moyenne est d’abord déterminée en interne à partir des valeurs les plus défavorables des divisions de barre correspondantes. Le diagramme suivant montre la valeur la plus défavorable pour deux parties de barre à partir de la distribution des efforts normaux :

(60 kN + 30 kN) / 2 = 45 kN

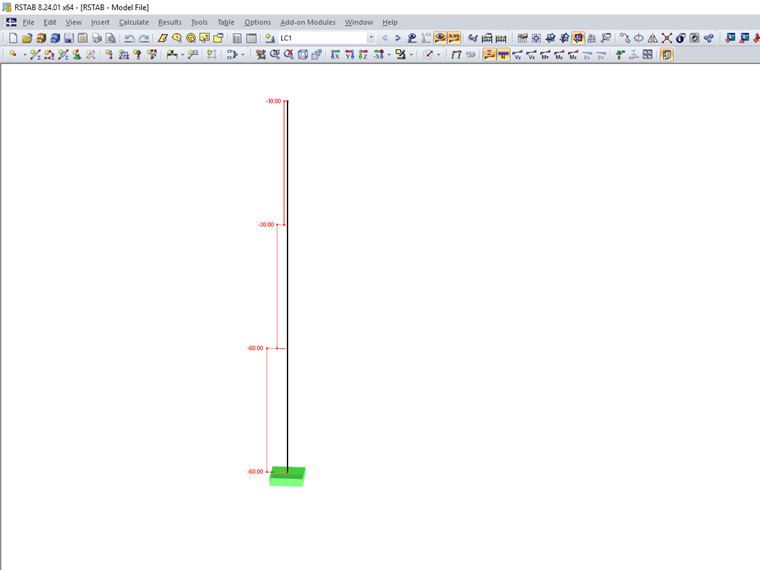

2 Exemple : Distribution des efforts axiaux non constants dans la barre

Ainsi, la charge de flambement suivante est obtenue pour le premier mode de flambement dans cet exemple :

2.429 * 45 kN = 109,3 kN
