Frage

Wie wird in RSKNICK die Knicklast ermittelt, wenn bei einem nicht konstantem Normalkraftverlauf aus RSTAB der ungünstigste Wert übernommen wird?


Antwort:

Grundsätzlich wird die Knicklast bei Aktivierung der Option der Übernahme des ungünstigsten Wertes der Normalkraft bei nicht konstantem Verlauf wie folgt ermittelt:

Verzweigungslastfaktor * ungünstigster Wert der Normalkraft = Knicklast

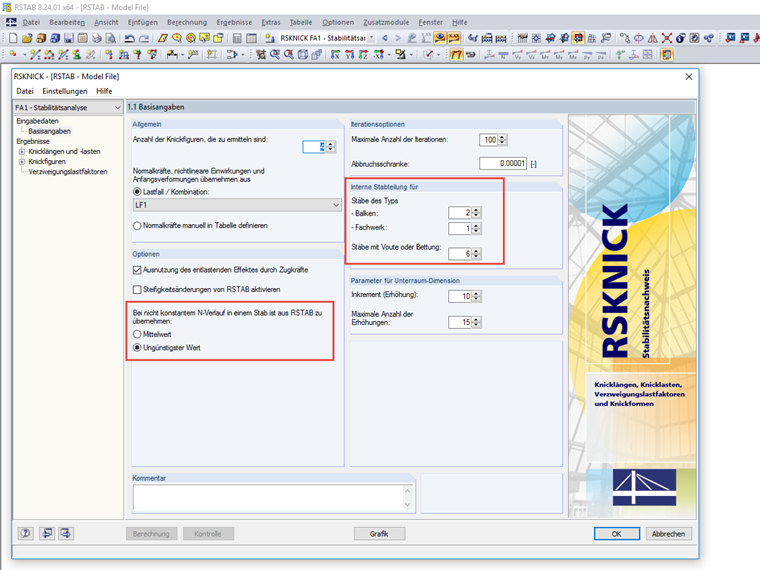

Der ungünstigste Wert bezieht sich jedoch auf das Stabteil, nicht auf den gesamten Stab. Als ungünstigster Wert wird demnach nur dann der Wert der ungünstigsten Normalkraft des gesamten Stabes angenommen, wenn bei "Interner Stabteilung für" den jeweiligen Stab "1" gewählt ist, siehe Bild 1.

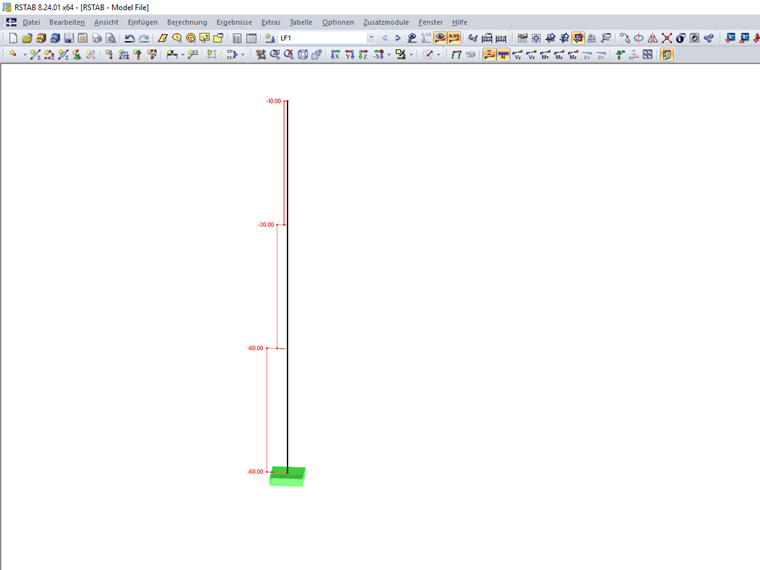

Anderenfalls wird programmintern zunächst der Mittelwert aus den ungünstigsten Werten der jeweiligen Stabteilungen ermittelt. Aus dem Normalkraftverlauf des folgenden Bildes ergibt sich demnach folgender ungünstigster Wert für zwei Stabteile:

(60 kN + 30 kN) / 2 = 45 kN

Somit ergibt sich in diesem Beispiel folgende Knicklast für die erste Knickfigur:

2.429 * 45 kN = 109,3 kN
