Stanovení vzpěrného břemene pro neměnné rozložení axiální síly v modulu RSBUCK pro RSTAB 8

V zásadě se vzpěrné břemeno určuje následovně při aktivaci možnosti přenést nejnepříznivější hodnotu normálové síly pro nestálé rozložení:

Součinitel kritického zatížení * nejnepříznivější hodnota normálové síly = vzpěrné břemeno

Nejnepříznivější hodnota se však vztahuje k části prutu, nikoli k celému prutu. Hodnota nejnepříznivější normálové síly celého prutu se považuje za nejnepříznivější hodnotu pouze v případě, že je pro „Vnitřní dělení prutů pro“ vybrána hodnota „1“.

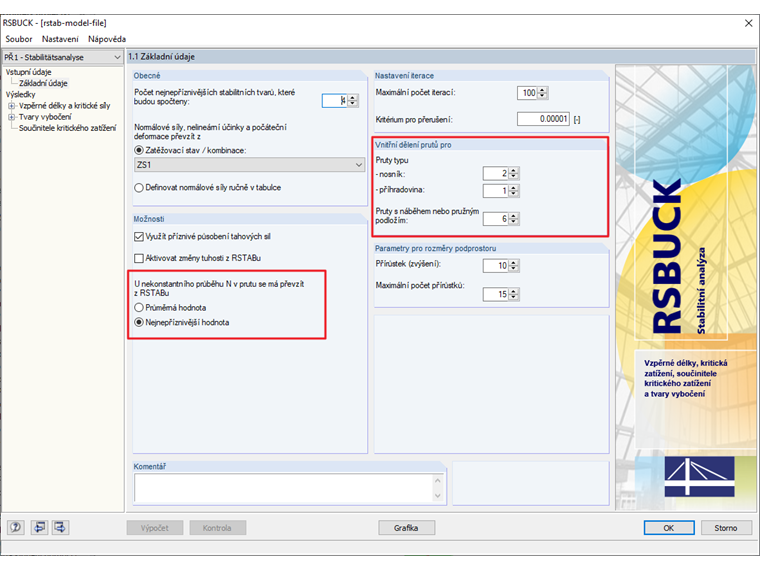

1 Možnosti a vnitřní dělení prutů v RSBUCK

V opačném případě se nejprve interně určí střední hodnota z nejméně příznivých hodnot příslušných členů. Následující diagram ukazuje nejméně příznivou hodnotu pro dva členy z rozložení normálové síly na následujícím obrázku:

(60 kN + 30 kN) / 2 = 45 kN

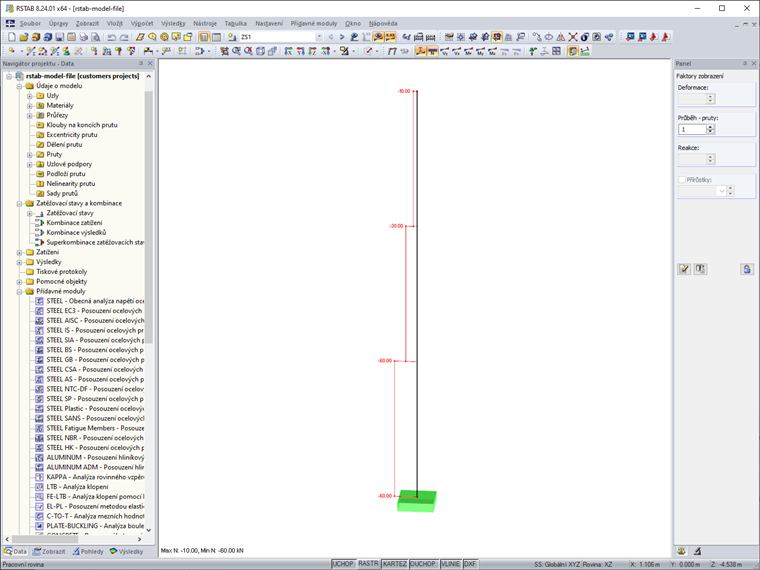

2 Příklad: Nestálé rozdělení osových sil na prut

Pro první tvar vybočení v tomto příkladu tedy vyplývá následující vzpěrné břemeno:

2,429 * 45 kN = 109,3 kN
