¿Cómo se determina la carga de pandeo en RSBUCK si el valor más desfavorable se transfiere desde RSTAB para una distribución de esfuerzos axiles no constante?

Respuesta

Básicamente, la carga de pandeo se determina de la siguiente manera al activar la opción para transferir el valor más desfavorable del esfuerzo axil para una distribución no constante:

Factor de carga crítica * valor más desfavorable de la fuerza axil = carga de pandeo

Sin embargo, el valor más desfavorable se refiere a la parte de la barra, no a la barra completa. El valor del esfuerzo axil más desfavorable de toda la barra sólo se asume como el valor más desfavorable si se selecciona "1" para "Partición interna de la barra para", ver imagen 01.

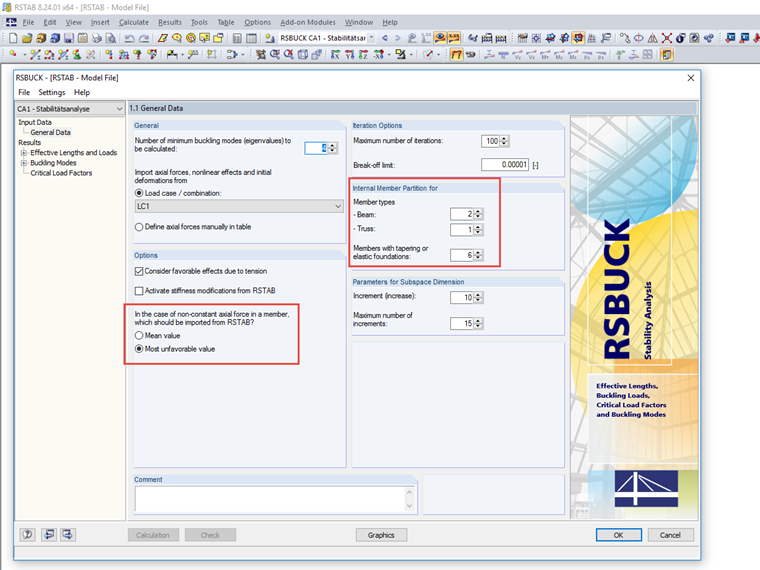

Imagen 01 - Opciones y partición interna de barras en RSBUCK

De lo contrario, el valor medio se determina primero internamente a partir de los valores más desfavorables de las particiones de barras respectivas. El siguiente diagrama muestra el valor más desfavorable para dos partes de la barra de la distribución de esfuerzos axiles en la siguiente imagen:

(60 kN + 30 kN)/2 = 45 kN

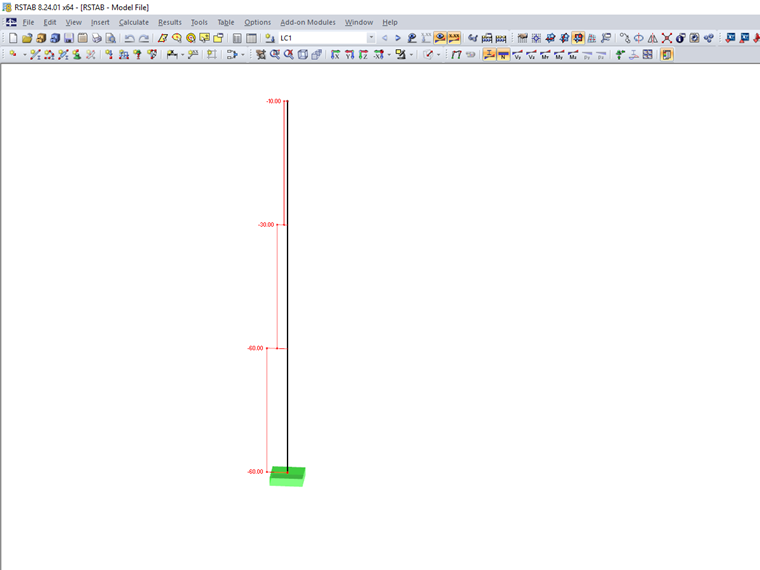

Imagen 02 - Ejemplo: distribución de fuerza axial no constante dentro de la barra

Por lo tanto, se obtiene la siguiente carga de pandeo para el primer modo de pandeo en este ejemplo:

2.429 * 45 kN = 109,3 kN
