Articulação de linha

Q: Como é que posso atribuir uma articulação de linha a uma superfície?

Estão disponíveis as seguintes opções:1) Caixa de diálogo "Editar superfície":Ative o separador "Articulações", ver Figura 01, e utilize o botão para criar uma nova articulação de linha. 2) Tipos para linhas – Navegador de dados:Clique com o botão direito em "Articulações de linha" em "Tipos para linhas" no navegador – Dados, crie uma nova articulação de linha e atribua-a à superfície e à linha, ver Figura 02.3) Tipos para linhas – Barra de menu:Também é possível criar uma articulação de linha através do menu "Inserir" → "Tipos para linhas" → "Articulações de linha" → "Caixa de diálogo".

Como é que posso atribuir uma articulação de linha a uma superfície?

Resposta:

Estão disponíveis as seguintes opções:

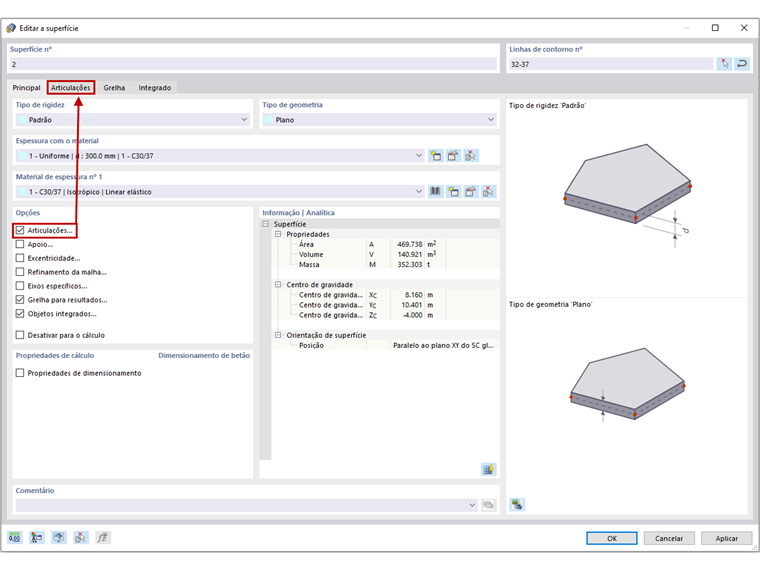

1) Caixa de diálogo "Editar superfície":
Ative o separador "Articulações", ver Figura 01, e utilize o botão para criar uma nova articulação de linha.

FAQ

FAQ 005070 | Como é que posso atribuir uma articulação de linha a uma superfície?

Separador "Articulações"

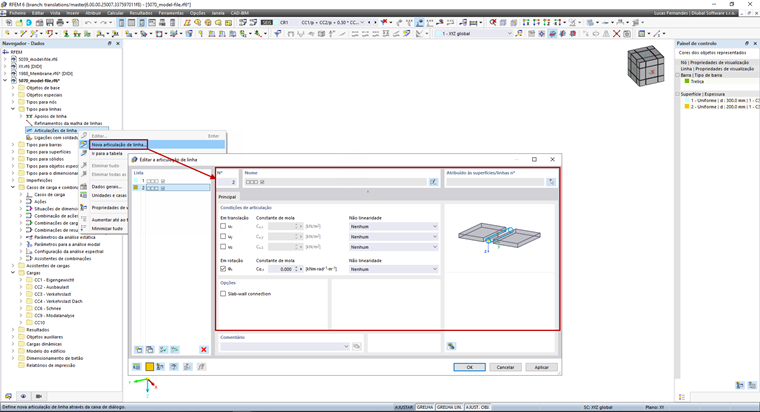

2) Tipos para linhas – Navegador de dados:
Clique com o botão direito em "Articulações de linha" em "Tipos para linhas" no navegador – Dados, crie uma nova articulação de linha e atribua-a à superfície e à linha, ver Figura 02.

Tipos para linhas

3) Tipos para linhas – Barra de menu:
Também é possível criar uma articulação de linha através do menu "Inserir" → "Tipos para linhas" → "Articulações de linha" → "Caixa de diálogo".
