Przegub liniowy

Q: Jak przypisać przegub liniowy do powierzchni?

Dostępne są następujące opcje:1) Okno dialogowe &quot;Edytować powierzchnię&quot;:Aktywować zakładkę &quot;Zawiasy&quot;, patrz rysunek 01, i za pomocą przycisku utworzyć nowy przegub liniowy. 2) Typy dla linii - Nawigator danych:W Nawigatorze danych należy kliknąć prawym przyciskiem myszy opcję „Przeguby liniowe” w sekcji „Typy linii”, utworzyć nowy przegub liniowy i przypisać go do powierzchni i linii, patrz rysunek 02.3) Typy dla linii - pasek menu:Istnieje również możliwość utworzenia przegubu liniowego przy użyciu menu &quot;Wstaw&quot; → &quot;Typy dla linii&quot; → &quot;Zwolnienia liniowe&quot; → &quot;Okno dialogowe&quot;.

Jak przypisać przegub liniowy do powierzchni?

Odpowiedź:

Dostępne są następujące opcje:

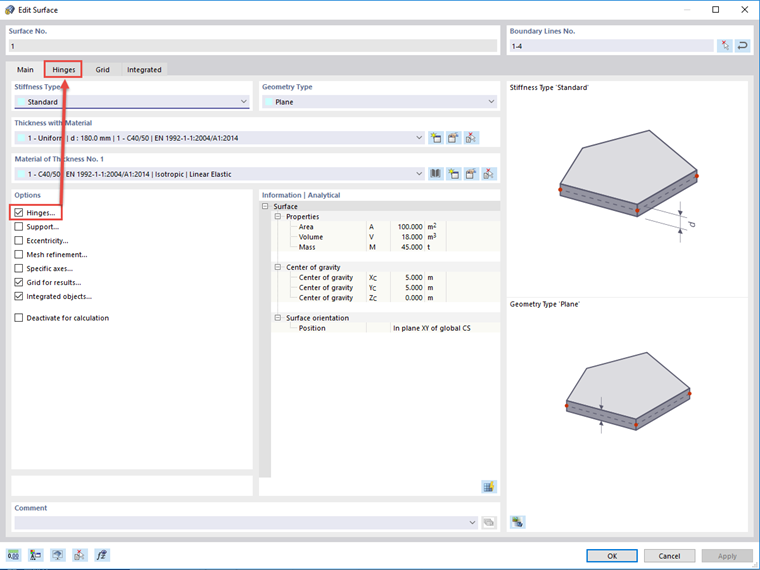

1) Okno dialogowe "Edytować powierzchnię":
Aktywować zakładkę "Zawiasy", patrz rysunek 01, i za pomocą przycisku utworzyć nowy przegub liniowy.

FAQ

Często zadawane pytania (FAQ) 005070 | Jak przypisać przegub liniowy do powierzchni?

Zakładka "Zawiasy"

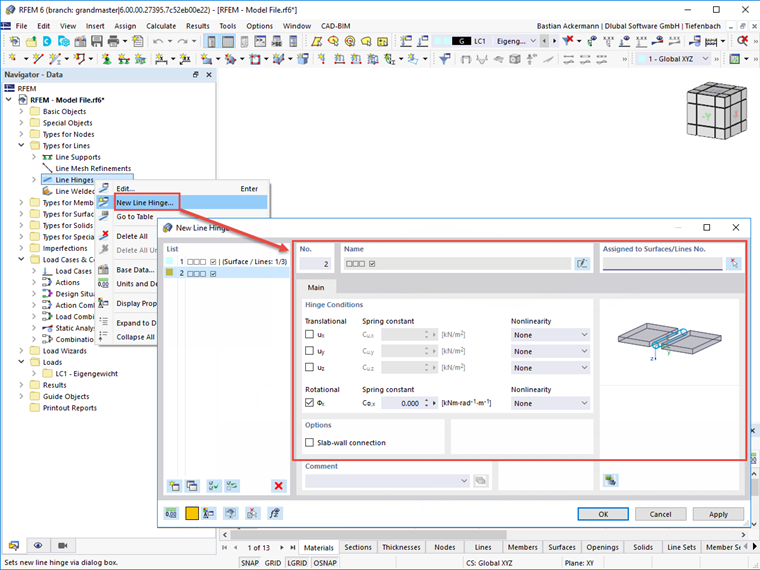

2) Typy dla linii - Nawigator danych:
W Nawigatorze danych należy kliknąć prawym przyciskiem myszy opcję „Przeguby liniowe” w sekcji „Typy linii”, utworzyć nowy przegub liniowy i przypisać go do powierzchni i linii, patrz rysunek 02.

Typy dla linii

3) Typy dla linii - pasek menu:
Istnieje również możliwość utworzenia przegubu liniowego przy użyciu menu "Wstaw" → "Typy dla linii" → "Zwolnienia liniowe" → "Okno dialogowe".
