Vincolo interno della linea

Q: Come posso assegnare un vincolo della linea a una superficie?

Sono disponibili le seguenti opzioni:1) Finestra di dialogo &quot;Modifica superficie&quot;:Attivare la scheda &quot;Cerniere&quot;, vedere la Figura 01, e utilizzare il pulsante per creare un nuovo vincolo interno della linea. 2) Tipi di linee - Navigatore dati:Fare clic con il pulsante destro del mouse su &quot;Vincoli interni delle linee&quot; in &quot;Tipi di linee&quot; nel Navigatore dati, creare un nuovo vincolo interno della linea e assegnarlo alla superficie e alla linea, vedere la Figura 02.3) Tipi di linee - Barra dei menu:È anche possibile creare un cerniera di linea utilizzando il menu &quot;Inserisci&quot; → &quot;Tipi per le linee&quot; → &quot;Cerniere di linea&quot; → &quot;Finestra di dialogo&quot;.

Come posso assegnare un vincolo della linea a una superficie?

Risposta:

Sono disponibili le seguenti opzioni:

1) Finestra di dialogo "Modifica superficie":
Attivare la scheda "Cerniere", vedere la Figura 01, e utilizzare il pulsante per creare un nuovo vincolo interno della linea.

FAQ

FAQ 005070 | Come posso assegnare un vincolo della linea a una superficie?

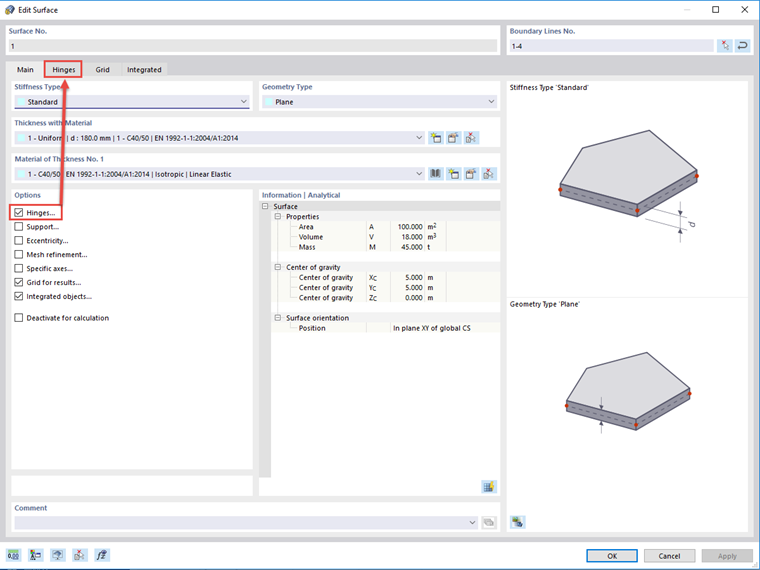

Scheda "Cerniere"

2) Tipi di linee - Navigatore dati:
Fare clic con il pulsante destro del mouse su "Vincoli interni delle linee" in "Tipi di linee" nel Navigatore dati, creare un nuovo vincolo interno della linea e assegnarlo alla superficie e alla linea, vedere la Figura 02.

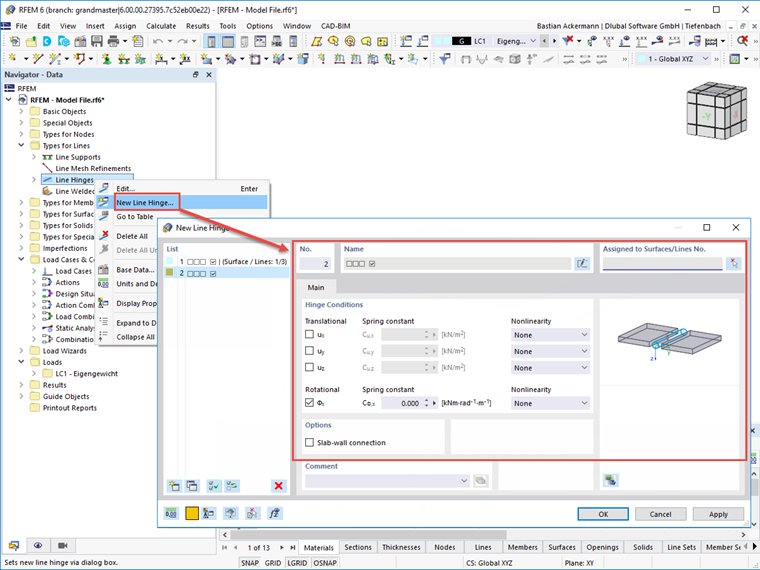

Tipi per linee

3) Tipi di linee - Barra dei menu:
È anche possibile creare un cerniera di linea utilizzando il menu "Inserisci" → "Tipi per le linee" → "Cerniere di linea" → "Finestra di dialogo".
