Articulación lineal

Q: ¿Cómo puedo asignar una articulación de línea a una superficie?

Están disponibles las siguientes opciones:1) Cuadro de diálogo &quot;Editar superficie&quot;:Active la pestaña &quot;Articulaciones&quot;, ver imagen 01, y use el botón para crear una nueva articulación de línea. 2) Tipos de líneas - Navegador de datos:Haga clic con el botón secundario en &quot;Articulaciones de línea&quot; en &quot;Tipos de líneas&quot; en el navegador de datos, cree una nueva articulación de línea y asígnela a la superficie y línea, ver imagen 02.3) Tipos de líneas - Barra de menú:También es posible crear una articulación de línea usando el menú &quot;Insertar&quot; → &quot;Tipos para líneas&quot; → &quot;Articulaciones de línea&quot; → &quot;Cuadro de diálogo&quot;.

¿Cómo puedo asignar una articulación de línea a una superficie?

Respuesta:

Están disponibles las siguientes opciones:

1) Cuadro de diálogo "Editar superficie":

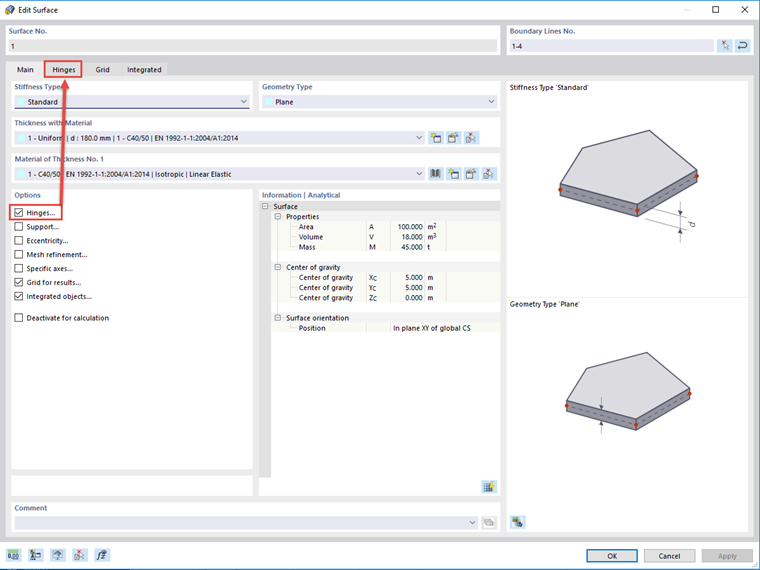

Active la pestaña "Articulaciones", ver imagen 01, y use el botón para crear una nueva articulación de línea.

Preguntas frecuentes (FAQ)

FAQ 005070 | ¿Cómo puedo asignar una articulación de línea a una superficie?

Pestaña "Articulaciones"

2) Tipos de líneas - Navegador de datos:

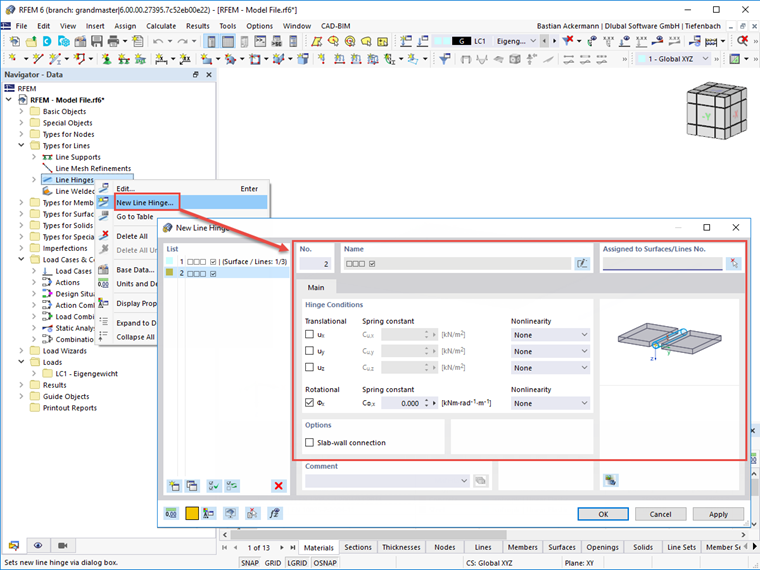

Haga clic con el botón secundario en "Articulaciones de línea" en "Tipos de líneas" en el navegador de datos, cree una nueva articulación de línea y asígnela a la superficie y línea, ver imagen 02.

Tipos para líneas

3) Tipos de líneas - Barra de menú:
También es posible crear una articulación de línea usando el menú "Insertar" → "Tipos para líneas" → "Articulaciones de línea" → "Cuadro de diálogo".
