Liniengelenk

Wie kann einer Fläche ein Liniengelenk zugewiesen werden?

Antwort:

Hier gibt es folgende Optionen:

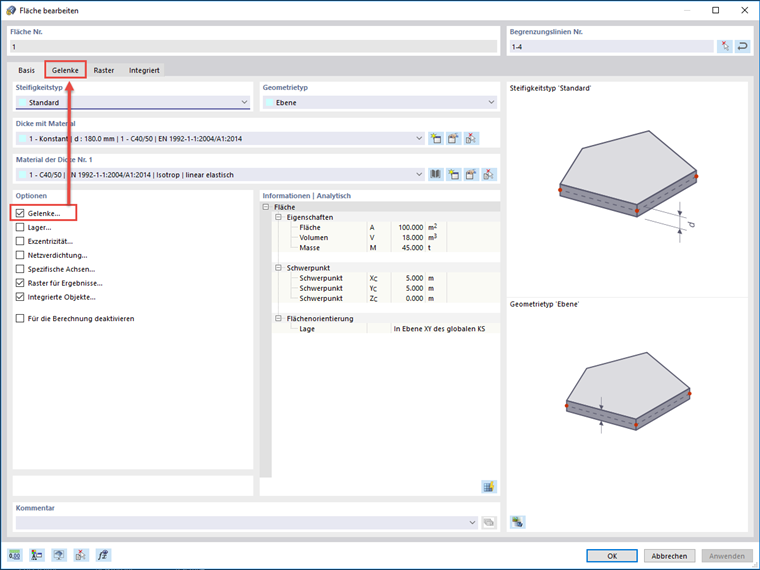

1) Dialogfenster "Fläche bearbeiten":
Aktivieren Sie das Register "Gelenke", siehe Bild 1, und erzeugen Sie dort ein neues Liniengelenk über die Schaltfläche.

FAQ|005070
DE | Fahne FAQ
FAQ 005070 | Wie kann einer Fläche ein Liniengelenk zugewiesen werden?
FAQ 005070 | Wie kann einer Fläche ein Liniengelenk zugewiesen werden?
Register "Gelenke"

2) Typen für Linien - Datennavigator:
Klicken Sie mit rechts unter "Typen für Linien" im Datennavigator auf "Liniengelenke", erzeugen ein neues Liniengelenk und weisen es der Fläche und Linie zu, siehe Bild 2.

FAQ 005070 | Wie kann einer Fläche ein Liniengelenk zugewiesen werden?
Typen für Linien

3) Typen für Linien - Menüleiste:
Ein Liniengelenk kann ebenfalls über Menü "Einfügen" → "Typen für Linien" → "Liniengelenke" → "Dialog" erzeugt werden.
