回复:
以下选项可用:
1)“编辑面”对话框:

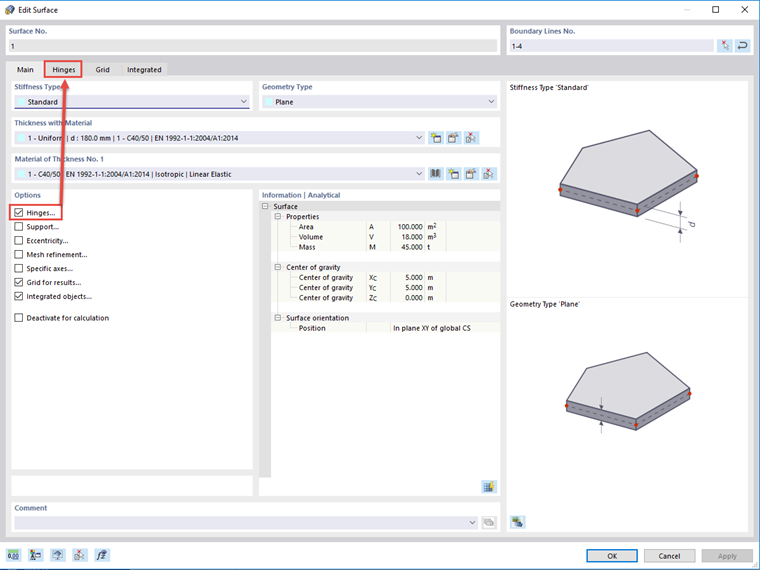

激活“铰接”选项卡,见图01,使用按钮创建一个新的线铰。
常见问题和解答 (FAQ)
2)线的类型 -数据导航器:

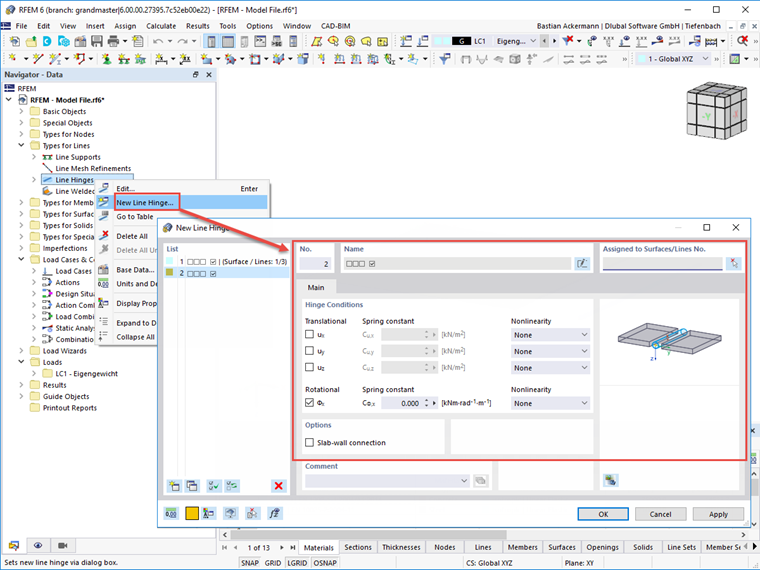

在数据导航器中的“线的类型”下用鼠标右键点击线的铰,创建一个新的线铰,然后将其分配到面和线上,如图02所示。
3)线的类型 -菜单栏:
也可以通过菜单“插入” → “线类型” → “线铰” → “对话框”来创建线铰。
以下选项可用:
1)“编辑面”对话框:
激活“铰接”选项卡,见图01,使用按钮创建一个新的线铰。
2)线的类型 -数据导航器:
在数据导航器中的“线的类型”下用鼠标右键点击线的铰,创建一个新的线铰,然后将其分配到面和线上,如图02所示。
3)线的类型 -菜单栏:
也可以通过菜单“插入” → “线类型” → “线铰” → “对话框”来创建线铰。
