Liniový kloub

Q: Jak lze ploše přiřadit liniový kloub?

K dispozici jsou následující možnosti:1) Dialog "Upravit plochu":Aktivujte záložku "Klouby", viz Obrázek 01, a pomocí tlačítka vytvořte nový liniový kloub. 2) Typy pro linie - Navigátor Data:Klikněte pravým tlačítkem myši na "Liniové klouby" v sekci "Typy pro linie" v navigátoru Data, vytvořte nový liniový kloub a přiřaďte ho k ploše a linii, viz Obrázek 02.3) Typy pro linie - řádek nabídek:Liniový kloub lze vytvořit také pomocí nabídky "Vložit" → "Typy pro linie" → "Liniové klouby" → "Dialog".

Jak lze ploše přiřadit liniový kloub?

Odpověď:

K dispozici jsou následující možnosti:

1) Dialog "Upravit plochu":

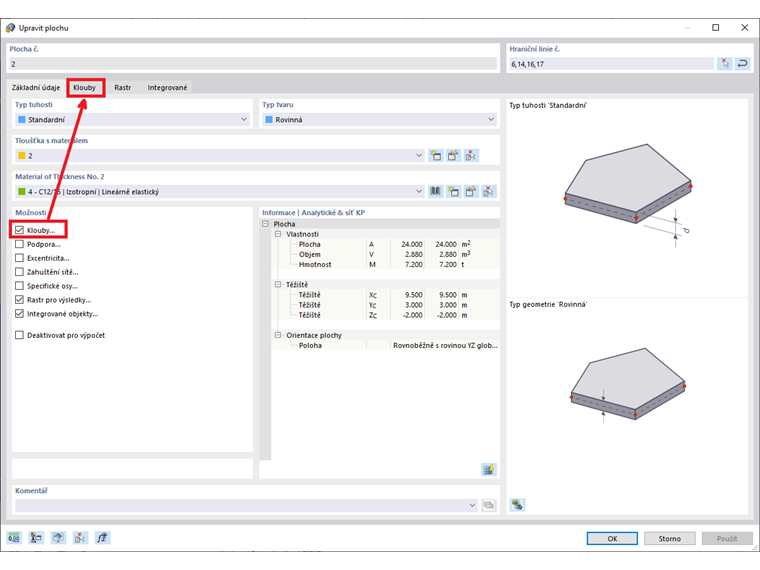

Aktivujte záložku "Klouby", viz Obrázek 01, a pomocí tlačítka vytvořte nový liniový kloub.

FAQ

FAQ 005070 | Jak lze ploše přiřadit liniový kloub?

Záložka "Klouby"

2) Typy pro linie - Navigátor Data:
Klikněte pravým tlačítkem myši na "Liniové klouby" v sekci "Typy pro linie" v navigátoru Data, vytvořte nový liniový kloub a přiřaďte ho k ploše a linii, viz Obrázek 02.

Typy pro linie

3) Typy pro linie - řádek nabídek:
Liniový kloub lze vytvořit také pomocí nabídky "Vložit" → "Typy pro linie" → "Liniové klouby" → "Dialog".
