Modelo instável

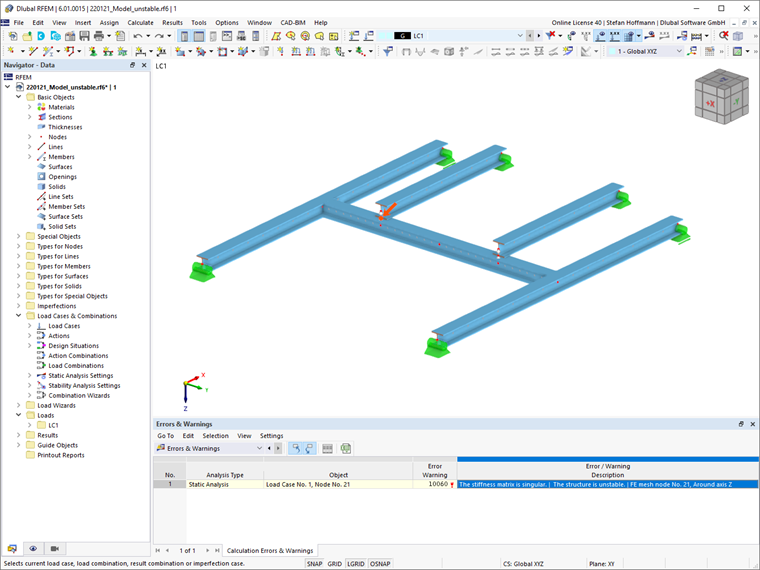

O meu modelo no RFEM 6/RSTAB 9 é instável. Como é que posso corrigir isso?


Resposta:

Pode haver muitas razões para os sistemas estruturais serem instáveis. A melhor forma de determinar o motivo desta mensagem é utilizar o módulo Estabilidade da estrutura.

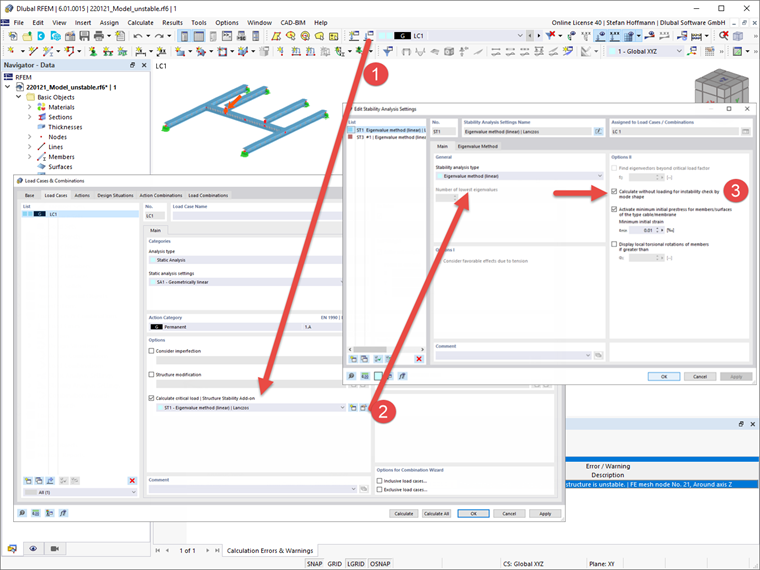

Este módulo permite calcular a sua estrutura sem carregamento e, assim, realizar uma análise de instabilidade utilizando a forma própria.

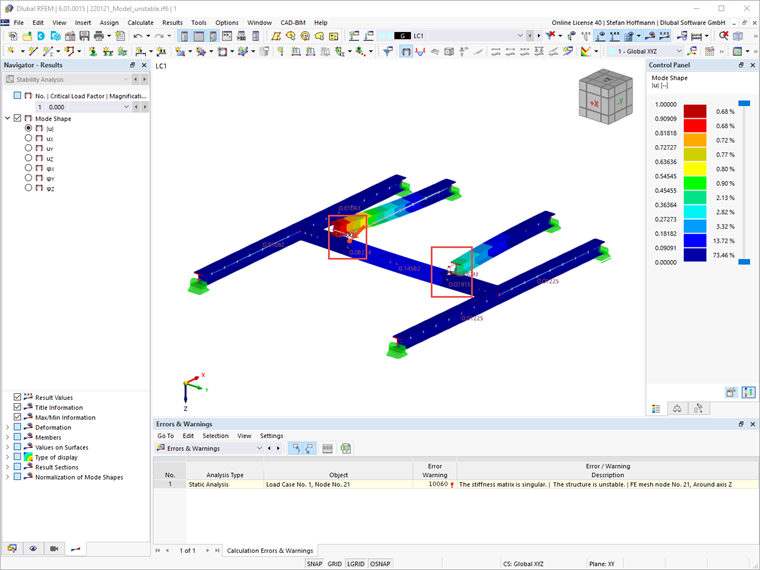

Portanto, é possível exibir a forma instável da sua estrutura.

Conforme pode ser observado no nosso exemplo, as vigas de aço superiores estão sujeitas à deflexão lateral.

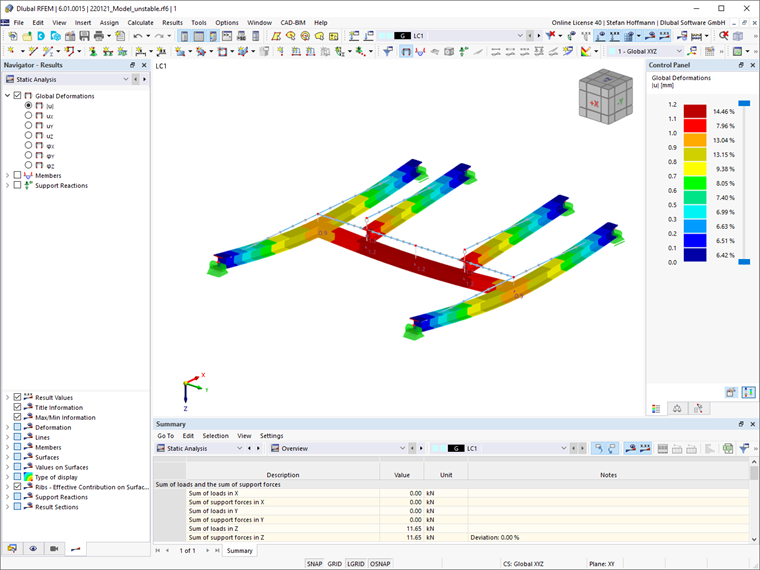

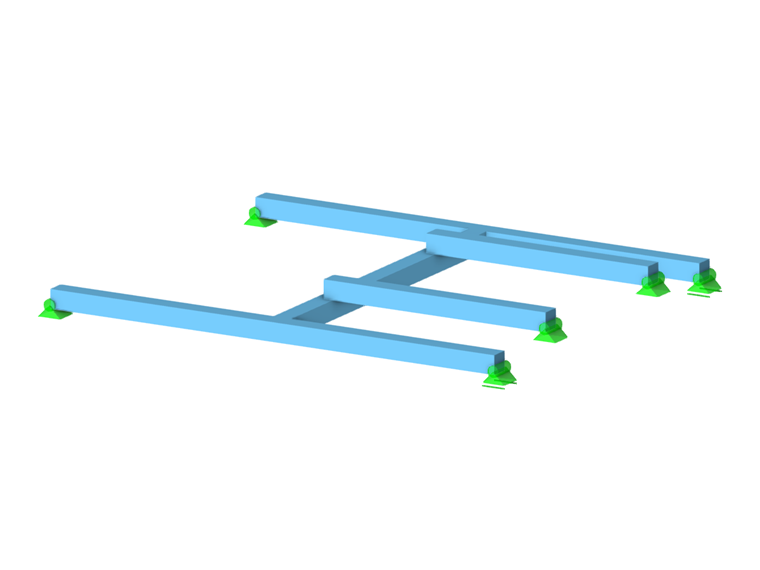

Após uma inspeção mais detalhada da nossa modelação, reconhecemos que criamos inconscientemente uma corrente de articulação a partir de acoplamentos do tipo articulação fixa. Se eliminar esta corrente de articulação, podemos calcular o caso de carga.
