Instabiles Modell - Fehlersuche
Antwort

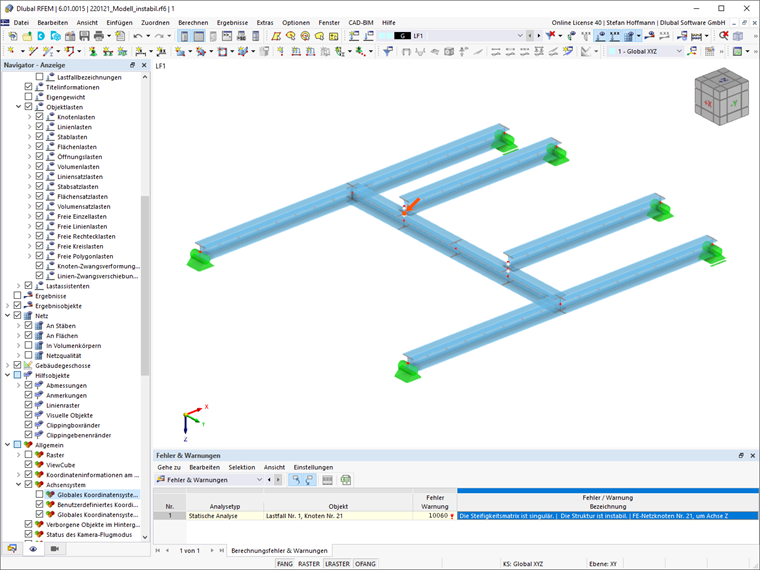

Es kann viele Gründe für instabile Systeme geben. Am besten können Sie dem Grund für diese Meldung nachgehen, indem Sie das Add-On Strukturstabilität verwenden.

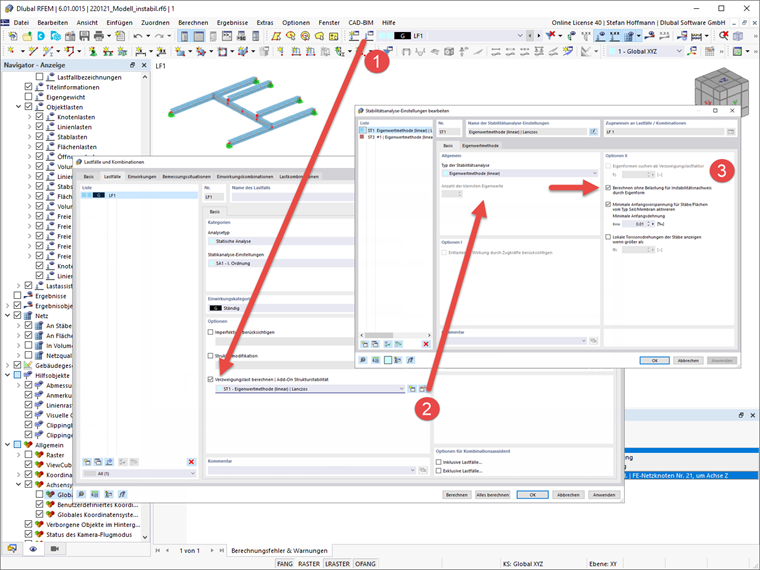

Mit diesem Add-On ist es möglich, Ihre Struktur ohne Belastung zu berechnen und damit einen Instabilitätsnachweis durch die Eigenform zu führen.

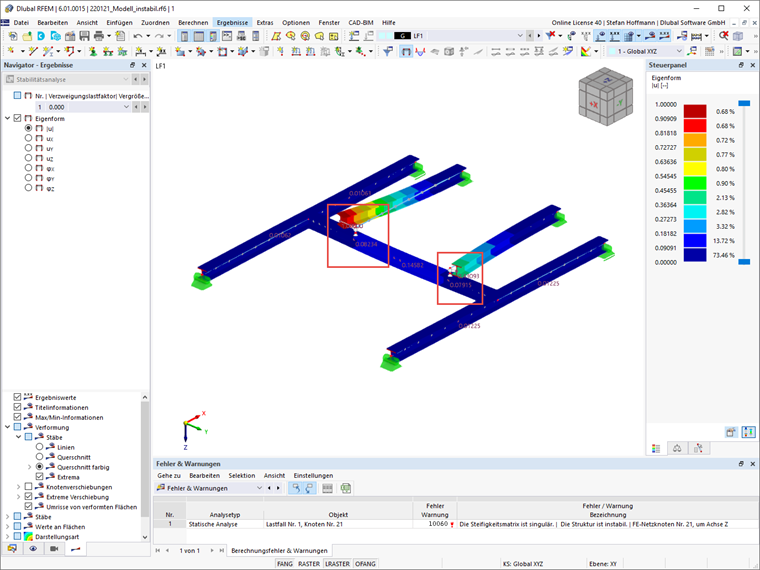

Sie können somit die instabile Form Ihrer Struktur anzeigen lassen.
Wie in unserem Beispiel zu erkennen, weichen die oberen Stahlträger seitlich aus.

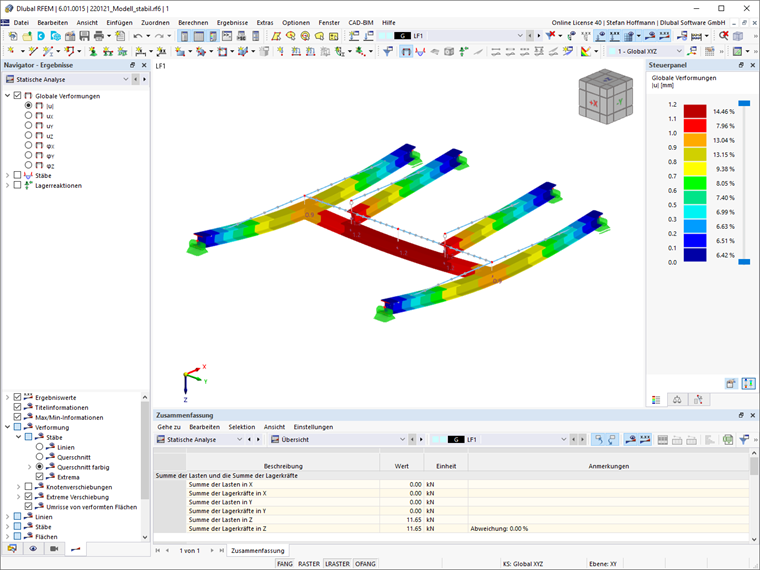

Bei näherer Kontrolle unserer Modellierung erkennen wir, dass wir unbewusst eine Gelenkkette aus Kopplungen vom Typ Fest-Gelenk erzeugt haben. Wenn wir diese Gelenkkette löschen, können wir unseren Lastfall berechnen.
Schlüsselwörter
Instabil Instabilität Strukturstabilität Instabilitätsnachweis
