Modelo inestable - Solución de problemas

Mein Modell in RFEM 6/ RSTAB 9 ist instabil. ¿Cómo puedo solucionarlo?

Respuesta:

Puede haber muchas razones para sistemas estructurales inestables. La mejor manera de determinar el motivo de este mensaje es utilizar el complemento Estabilidad de la estructura.

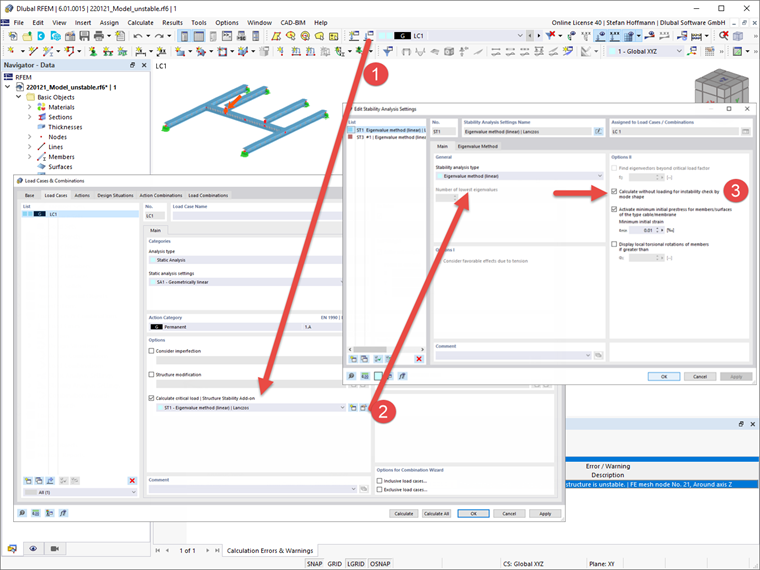

Complemento de Estabilidad de la estructura

Este complemento le permite calcular su estructura sin carga y, por lo tanto, realizar un análisis de inestabilidad utilizando la forma del modo.

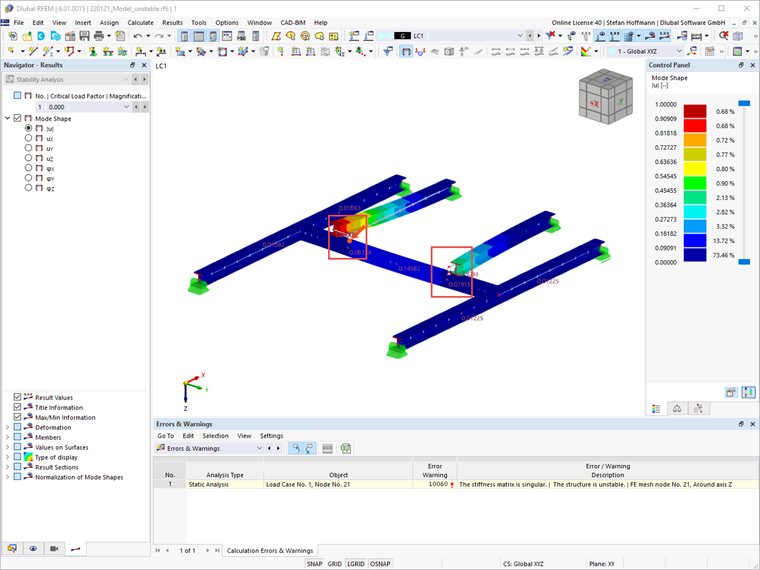

Por lo tanto, puede mostrar la forma inestable de su estructura.

Como puede ver en nuestro ejemplo, las vigas de acero superiores están sujetas a la flecha lateral.

FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?

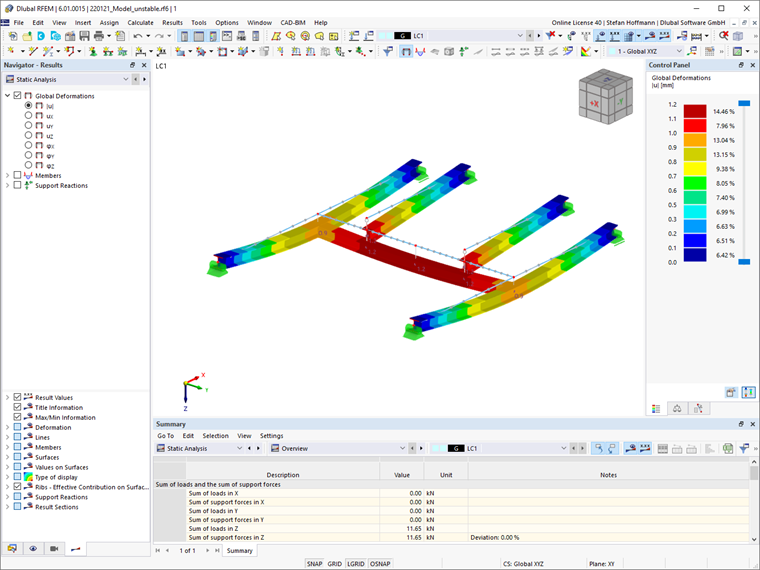

FAQ 005191 | Modelo inestable - Flecha lateral

Tras una inspección más cercana de nuestro modelado, reconocemos que inconscientemente hemos creado una cadena de articulaciones a partir de acoplamientos del tipo de articulación fija. Si quitamos esta cadena de articulaciones, podemos calcular el caso de carga.

FAQ | 005191
ES-ES | Bandera Preguntas frecuentes (FAQ)
FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?
FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?
FAQ 005191 | Plataforma de acero
FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?

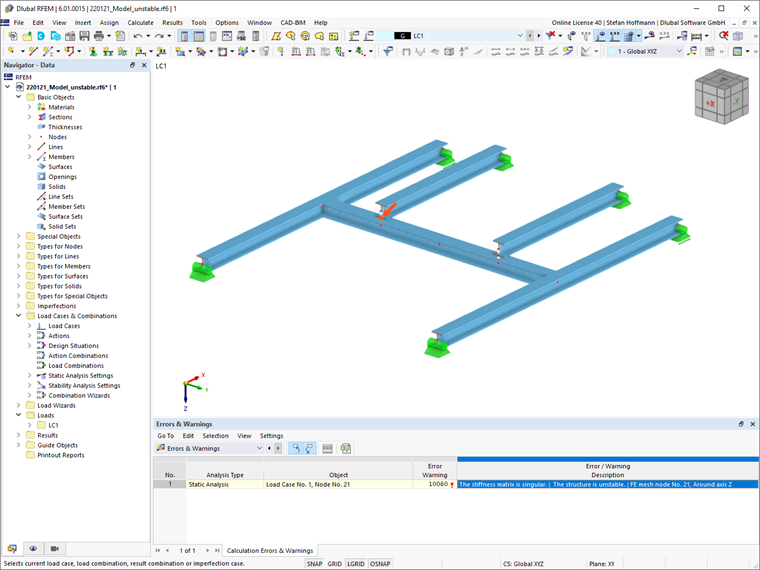

FAQ 005191 | Modelo inestable
FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?
FAQ 005191 | Complemento de Estabilidad de la estructura
FAQ 005191 | Mi modelo en RFEM 6 es inestable. ¿Cómo puedo solucionarlo?

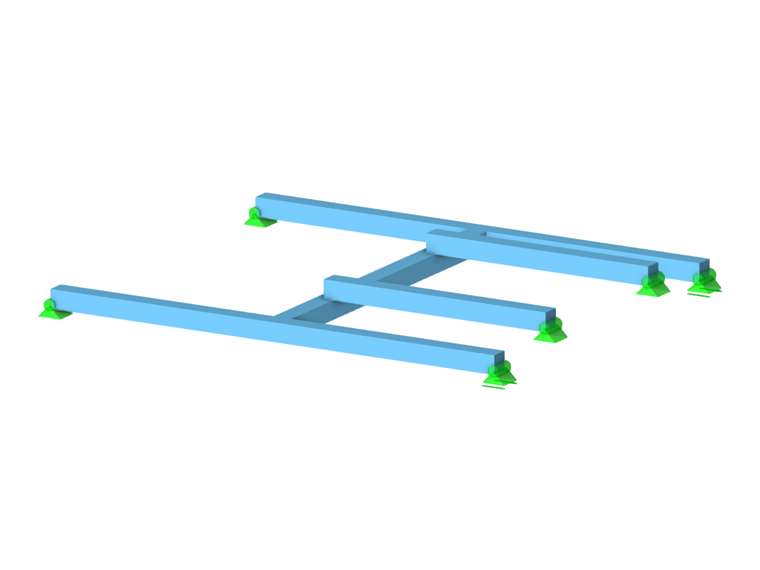

FAQ 005191 | Modelo estable
