Model niestabilny - rozwiązywanie problemów

Mein Modell in RFEM 6/ RSTAB 9 ist instabil. Jak mogę to naprawić?

Odpowiedź:

Przyczyn niestabilności układów konstrukcyjnych może być wiele. Najlepszym sposobem na określenie przyczyny tego komunikatu jest skorzystanie z rozszerzenia Stateczność konstrukcji.

Rozszerzenie Stateczność konstrukcji

Ten rozszerzenie umożliwia obliczenie konstrukcji bez obciążenia, a tym samym przeprowadzenie analizy niestateczności przy użyciu postaci drgań własnych.

Dzięki temu można odwzorować niestabilny kształt konstrukcji.

Jak widać w naszym przykładzie, górne belki stalowe są poddane ugięciu bocznemu.

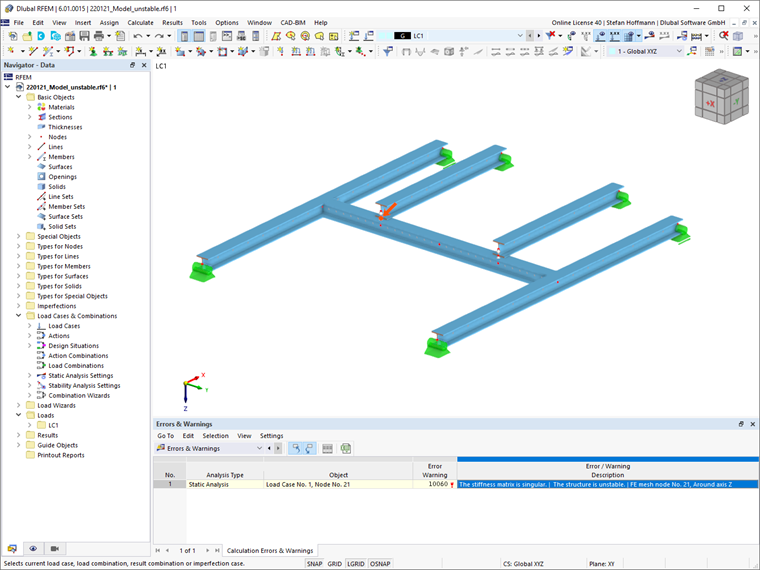

FAQ 005191 | Mój model w programie RFEM 6 jest niestabilny. Jak mogę to naprawić?

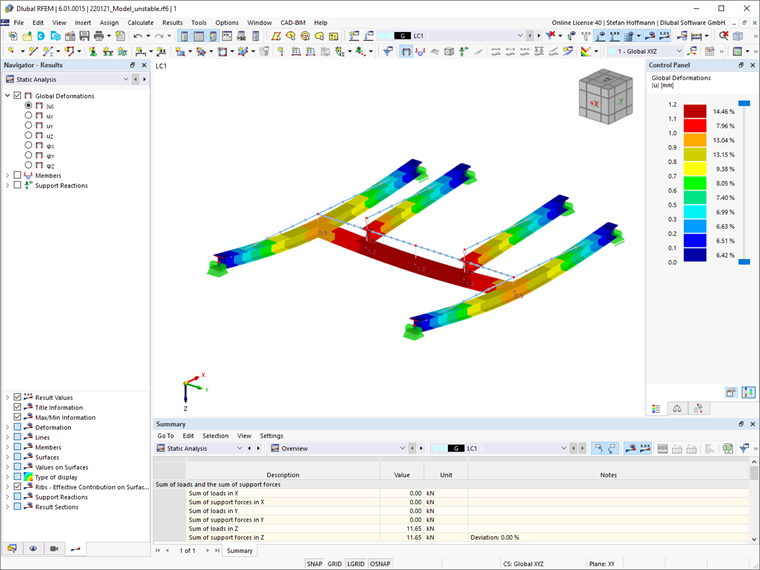

FAQ 005191 | Model niestateczny - ugięcie boczne

Po bliższym przyjrzeniu się naszemu modelowaniu, uznajemy, że nieświadomie stworzyliśmy łańcuch przegubów ze połączeń typu przegub stały. Jeśli usuniemy ten łańcuch przegubów, możemy obliczyć przypadek obciążenia.

FAQ

FAQ 005191 | Mój model w programie RFEM 6 jest niestabilny. Jak mogę to naprawić?

FAQ 005191 | Stalowa platforma

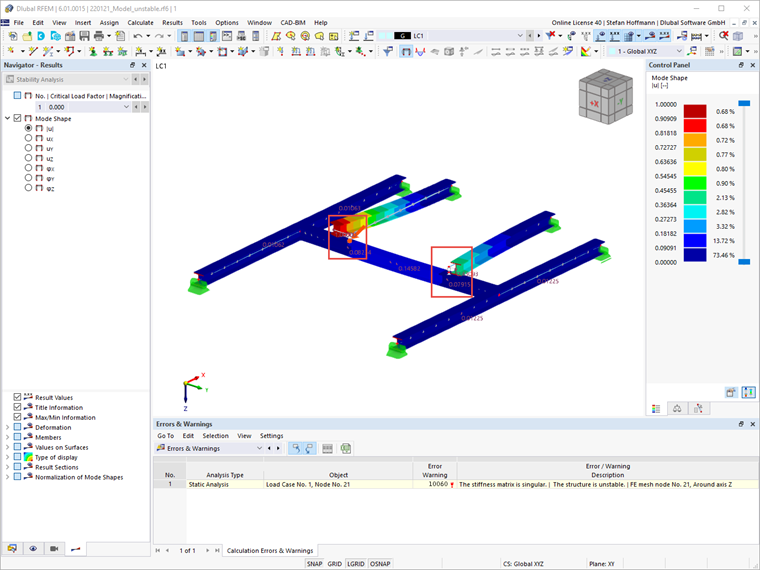

FAQ 005191 | Model niestabilny

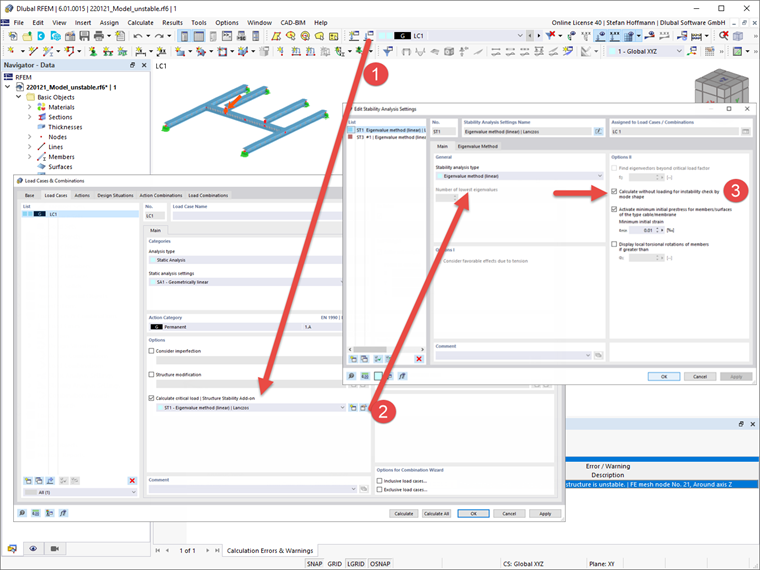

FAQ 005191 | Rozszerzenie Stateczność konstrukcji

FAQ 005191 | Stabilny model
