Nestabilní model - řešení problému

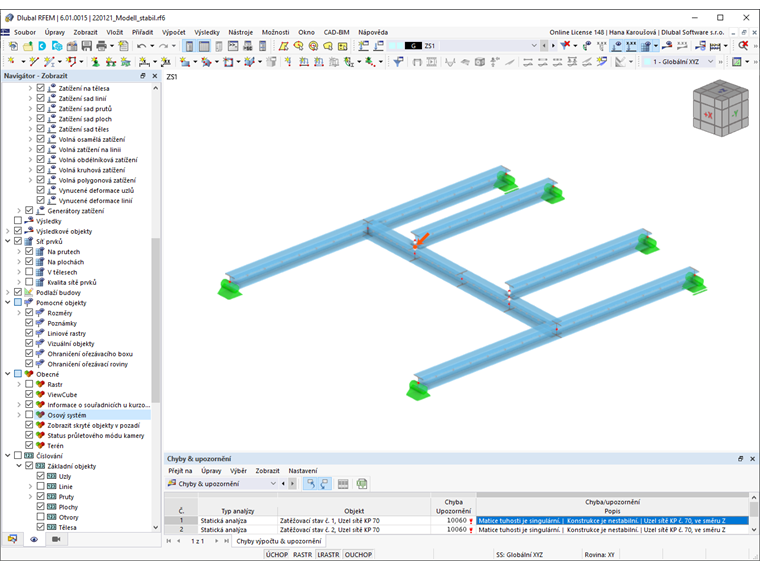

Můj model v programu RFEM 6 / RSTAB 9 je nestabilní. Jak to mohu opravit?

Odpověď:

Existuje mnoho možných příčin pro nestabilitu konstrukce. Příčinu této chybové hlášky lze nejlépe nalézt pomocí addonu Stabilita konstrukce.

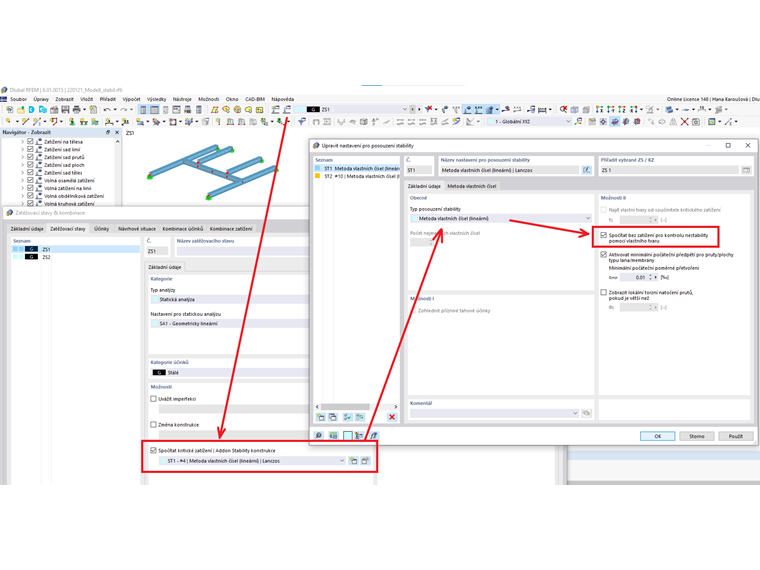

Addon Stabilita konstrukce

Tento addon umožňuje vypočítat konstrukci bez zatížení a provést kontrolu nestability pomocí vlastního tvaru.

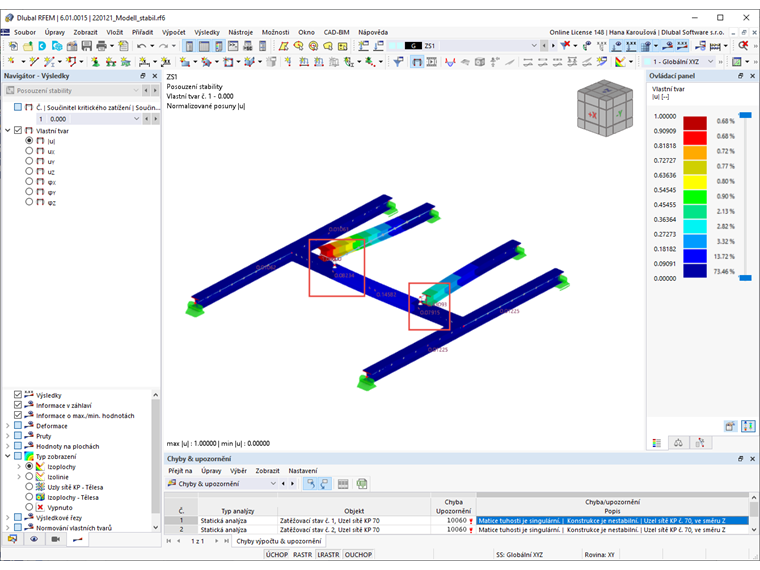

Pak je možné nechat si zobrazit nestabilní tvar konstrukce.

Jak vidíme v našem příkladu, horní ocelové nosníky vybočují do strany.

FAQ 005191 | Můj model v programu RFEM 6 je nestabilní. Jak to mohu opravit?

FAQ 005191 | Nestabilní model - vybočení do strany

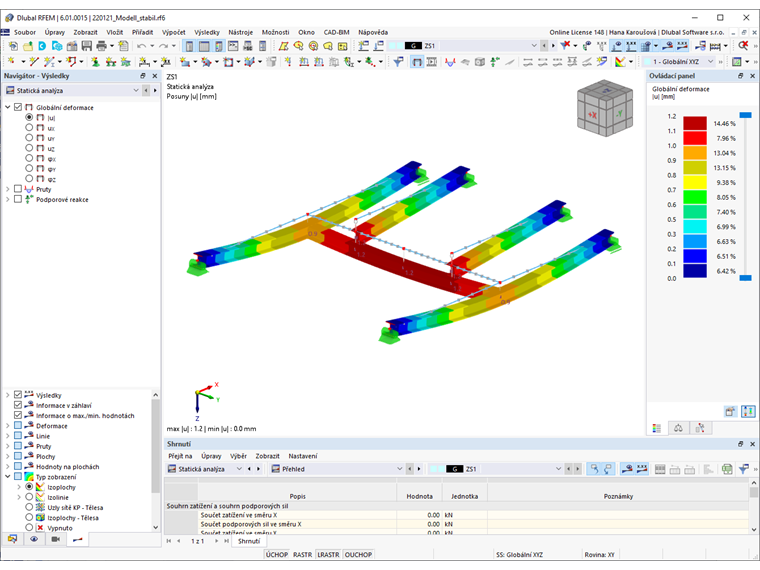

Při bližším prozkoumání našeho modelu zjistíme, že jsme nevědomě vytvořili řetězec kloubů spojením vazeb vetknutí-kloub. Pokud tento řetězec kloubů odstraníme, lze náš zatěžovací stav vypočítat.

FAQ

FAQ 005191 | Můj model v programu RFEM 6 je nestabilní. Jak to mohu opravit?

FAQ 005191 | Ocelová plošina

FAQ 005191 | Nestabilní model

FAQ 005191 | Addon Stabilita konstrukce

FAQ 005191 | Stabilní model
