Modello instabile - Risoluzione dei problemi

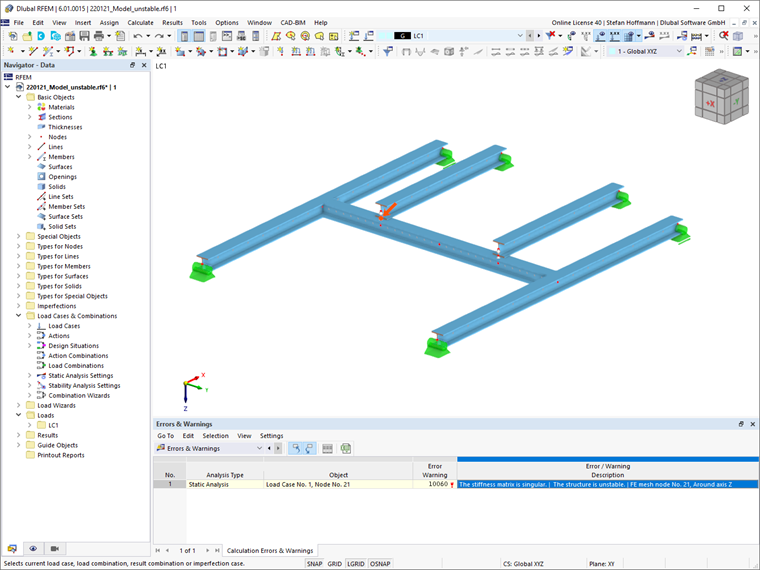

Mein Modell in RFEM 6/ RSTAB 9 ist instabil. Come posso risolverlo?


Risposta:

Ci possono essere molte ragioni per i sistemi strutturali instabili. Il modo migliore per determinare il motivo di questo messaggio è utilizzare l'add-on Stabilità della struttura.

Add-on Stabilità delle strutture

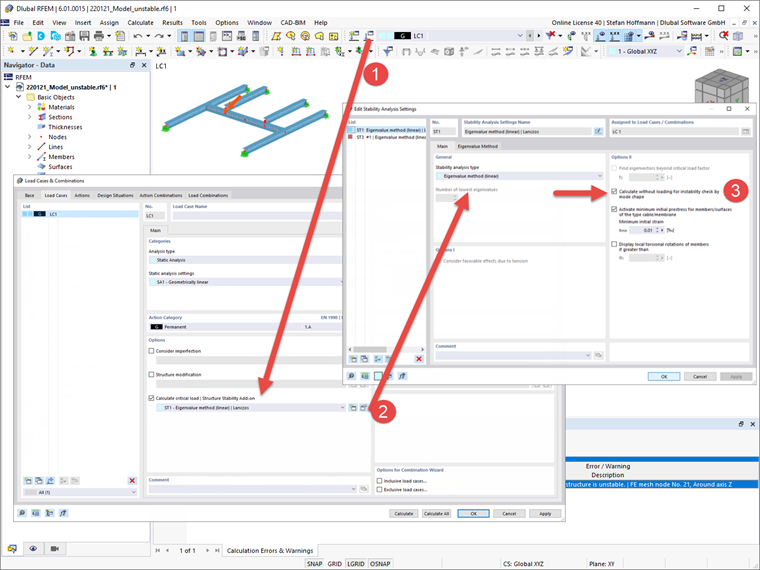

Questo add-on consente di calcolare la struttura senza carico e quindi di eseguire un'analisi di instabilità utilizzando la forma modale.

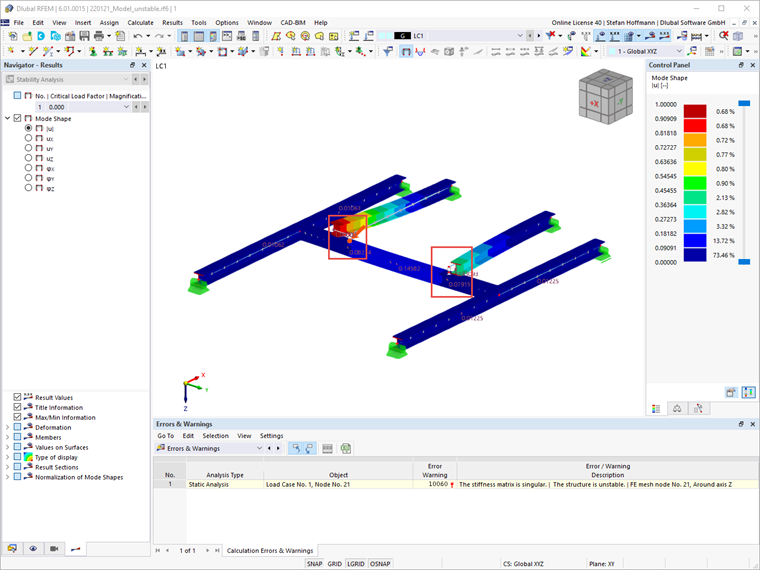

Pertanto, è possibile visualizzare la forma instabile della propria struttura.

Come puoi vedere nel nostro esempio, le travi in acciaio superiori sono soggette a inflessione laterale.

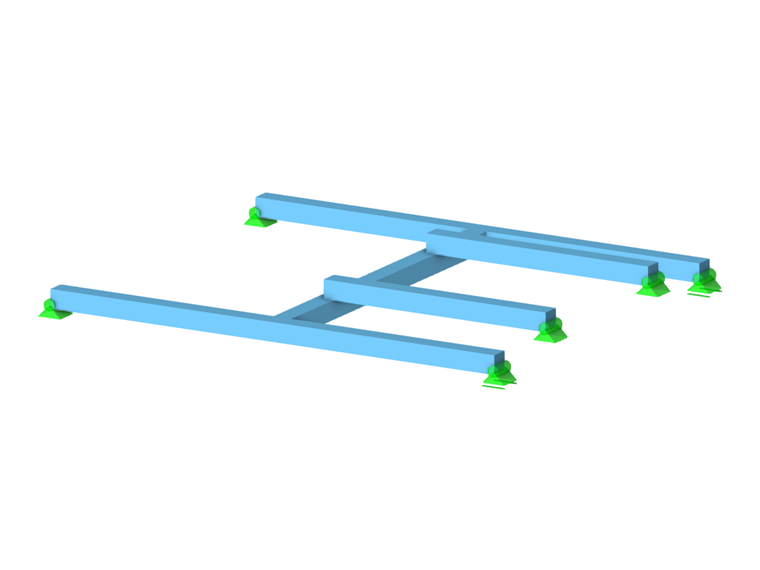

A un esame più attento della nostra modellazione, riconosciamo di aver creato inconsciamente una catena di cerniere da accoppiamenti del tipo a cerniera fissa. Se rimuoviamo questa catena di cerniere, possiamo calcolare il caso di carico.
