- Área de secção total A
- Áreas de corte Ay e Az com e sem corte transversal
- Posição do centro de massa yS, zS
- momentos da superfície 2 graus Iy, Iz, Iyz, Iu, Iv, Ip
- Inclinação dos eixos principais α
- Raios de giração iy, iz, iyz, iu, iv, ip
- Constante de torção It
- Peso G e perímetro U da secção
- Posição do centro de corte yM, zM
- Constantes de empenamento Iω,S, Iω,M
- Módulos de secção máx./mín. Sy, Sz, Su, Sv e St
- Módulos de secção plásticos Zy,pl, Zz,pl, Zu,pl, Zv,pl
- Função de tensão segundo Prandtl φ
- Derivação de φ em relação a y e z
- Empenamento ω

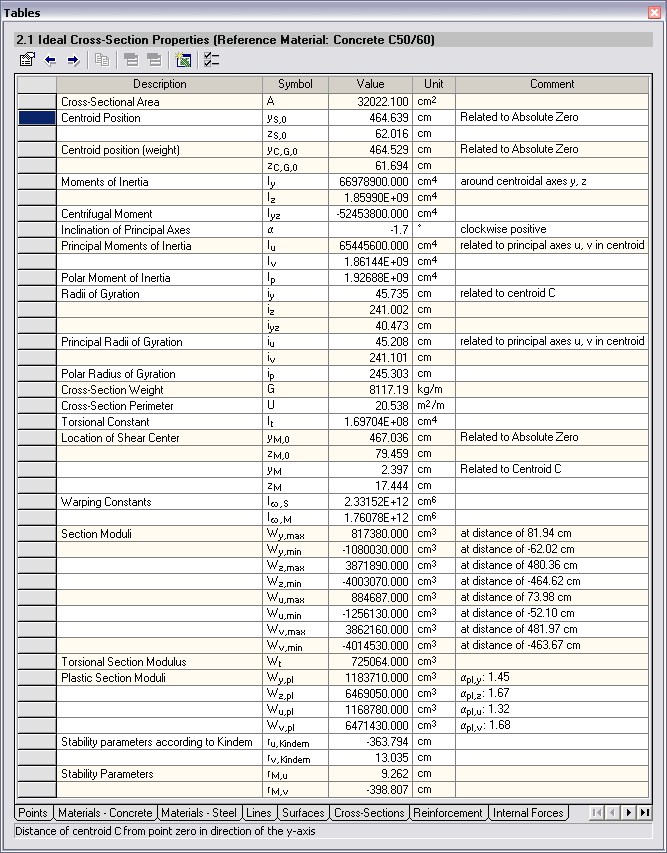

SHAPE-MASSIVE | propriedades da secção
Tem alguma pergunta?
Duração: 02:50:31 min
Duração: 00:00:27 min
Duração: 02:48:58 min
Duração: 00:00:50 min
Base de dados de conhecimento
Duração: 00:02:09 min
Base de dados de conhecimento
Duração: 00:04:00 min
Base de dados de conhecimento
Duração: 00:01:56 min
Descrição do procedimento para a verificação do estado limite de utilização de uma laje de piso em betão armado com fibra de aço. Este artigo demonstra como realizar a verificação correspondente para o SLS através dos resultados de MEF determinados iterativamente.
O betão armado com fibra de aço é atualmente utilizado principalmente para pisos industriais ou pisos de entrada, para placas de fundação com baixas tensões, paredes de caves e pisos de caves. Desde a publicação da primeira orientação do Comité Alemão para o Betão Armado (DAfStb) sobre betão armado com fibra de aço em 2010, os engenheiros civis podem utilizar normas para o dimensionamento do betão armado com fibra de aço de material compósito, tornando as fibras de betão armado cada vez mais popular na indústria da construção. Este artigo descreve o cálculo não-linear de uma placa de fundação feita de betão armado com fibra de aço no estado limite último com o software de elementos finitos RFEM.
O betão armado com fibra de aço é atualmente utilizado principalmente para pisos industriais ou pisos de entrada, para placas de fundação com baixas tensões, paredes de caves e pisos de caves. Desde a publicação da primeira orientação do Comité Alemão para o Betão Armado (DAfStb) sobre betão armado com fibra de aço em 2010, os engenheiros civis podem utilizar normas para o dimensionamento do betão armado com fibra de aço de material compósito, tornando as fibras de betão armado cada vez mais popular na indústria da construção. Este artigo explica os parâmetros individuais do betão reforçado com fibra de aço e como lidar com esses parâmetros no programa de MEF, RFEM.
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
- Área de secção total A
- Áreas de corte Ay e Az com e sem corte transversal
- Posição do centro de massa yS, zS
- momentos da superfície 2 graus Iy, Iz, Iyz, Iu, Iv, Ip
- Inclinação dos eixos principais α
- Raios de giração iy, iz, iyz, iu, iv, ip
- Constante de torção It
- Peso G e perímetro U da secção
- Posição do centro de corte yM, zM
- Constantes de empenamento Iω,S, Iω,M
- Módulos de secção máx./mín. Sy, Sz, Su, Sv e St
- Módulos de secção plásticos Zy,pl, Zz,pl, Zu,pl, Zv,pl
- Função de tensão segundo Prandtl φ
- Derivação de φ em relação a y e z
- Empenamento ω
- Modelação do perfil através de superfícies limitadas por polígonos, aberturas e áreas de pontos (armaduras)
- Disposição automática ou individual de pontos de tensão
- Biblioteca extensível para betão, aço e materiais de betão armado
- Propriedades de secções de betão armado ou secções mistas
- Análise de tensões com hipóteses de cedência segundo von Mises ou Tresca
- Dimensionamento de betão armado de acordo com:
-
DIN 1045-1:2008-08 -
DIN 1045:1988-07
-
ÖNORM B 4700: 2001-06-01 -
EN 1992-1-1:2004
-
- No programa, estão implementados os seguintes anexos nacionais para o dimensionamento de acordo com a EN 1992-1-1:2004:
-
DIN EN 1992-1-1/NA:2013-04 (Alemanha)
-
NEN-EN 1992-1-1/NA:2011-11 (Países Baixos) -
CSN EN 1992-1-1/NA:2006-11 (República Checa) -
ÖNORM B 1992-1-1:2011-12 (Áustria)
-
UNE EN 1992-1-1/NA:2010-11 (Espanha) -
EN 1992-1-1 DK NA:2007-11 (Dinamarca) -
SIST EN 1992-1-1:2005/A101:2006 (Eslovénia) -
NF EN 1992-1-1/NA:2007-03 (França) -
STN EN 1992-1-1/NA:2008-06 (Eslováquia) -
SFS EN 1992-1-1/NA:2007-10 (Finlândia) -
BS EN 1992-1-1:2004 (Reino Unido) -
SS EN 1992-1-1/NA:2008-06 (Singapura) -
NP EN 1992-1-1/NA:2010-02 (Portugal) -
UNI EN 1992-1-1/NA:2007-07 (Itália) -
SS EN 1992-1-1/NA:2008 (Suécia) -
PN EN 1992-1-1/NA:2008-04 (Polónia) -
NBN EN 1992-1-1 ANB:2010 (Bélgica) -
NA to CYS EN 1992-1-1:2004/NA:2009 (Chipre) -
BDS EN 1992-1-1:2005/NA:2011 (Bulgária) -
LST EN 1992-1-1:2005/NA:2011 (Lituânia) -
SR EN 1992-1-1:2004/NA:2008 (Roménia)
-
- Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Verificação de betão armado para distribuição tensão-deformação, segurança existente ou dimensionamento direto
- Saída da lista de armaduras e área total de armadura
- Relatório de impressão com opção de impressão curta
Todos os resultados podem ser facilmente avaliados e visualizados de forma numérica e gráfica. As funções de seleção permitem uma avaliação específica.
O relatório de impressão corresponde aos elevados padrões do {%>
- Tensões σ e deformações ε para betão e armadura sem consideração da resistência à tração do betão (estado II)
- Cálculo para estado limite último (segurança existente) ou para esforços internos definidos
- Posição do eixo neutro a0, y0,N, z0,N
- Curvaturas ky, kz
- deformação no ponto zero ε0 e deformações determinantes na borda comprimida ε1 e na borda tracionada ε2
- Deformação do aço determinante ε2s
