SHAPE-MASSIVE | Proprietà della sezione

Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Questo articolo descrive il calcolo non lineare di una piastra di fondazione in cemento armato in fibra di acciaio allo stato limite ultimo con il software FEM RFEM.

Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Dalla pubblicazione nel 2010 della prima linea guida sul calcestruzzo armato con fibre di acciaio da parte del Comitato tedesco per il calcestruzzo armato (DAfStb), un ingegnere strutturista può utilizzare le norme per la progettazione del materiale composito di calcestruzzo fibrorinforzato in acciaio, che fa l'uso di calcestruzzo fibrorinforzato sempre più popolare nelle costruzioni. Questo articolo spiega i singoli parametri del materiale del calcestruzzo armato con fibre di acciaio e come gestire questi parametri del materiale nel programma FEM RFEM.

La verifica a fatica secondo EN 1992-1-1 deve essere eseguita per i componenti strutturali soggetti a grandi intervalli di tensione e/o a molte variazioni di carico. In questo caso, le verifiche per il calcestruzzo e l'armatura vengono eseguite separatamente. Sono disponibili due metodi di verifica alternativi.

• Modellazione di sezioni trasversali utilizzando superfici, aperture e aree puntuali (armature) limitate da poligoni
• Disposizione automatica o individuale dei punti di tensione
• Libreria estensibile di materiali in calcestruzzo, acciaio e acciaio di armatura

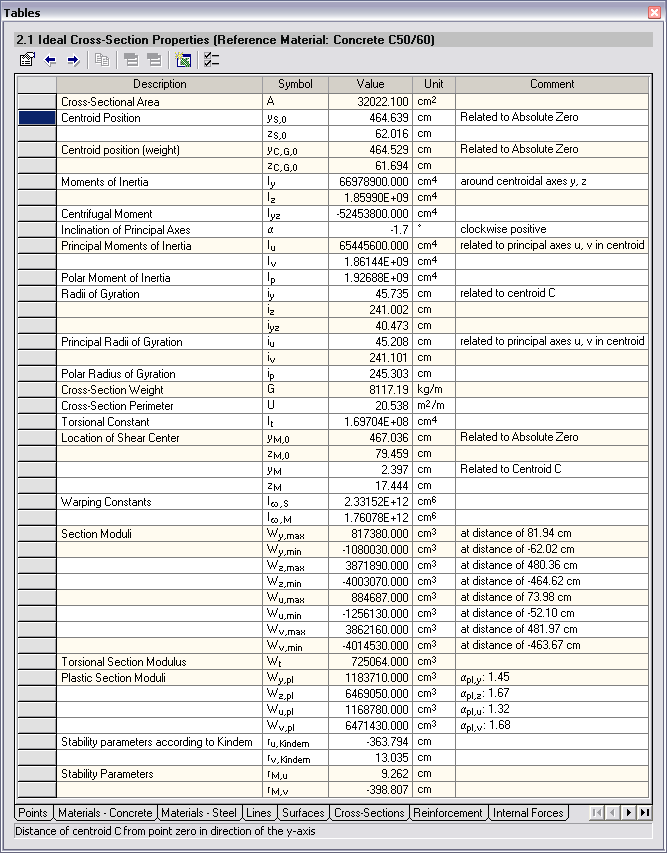

• Proprietà delle sezioni trasversali di cemento armato e di sezioni trasversali composte
• Analisi delle tensioni con ipotesi di snervamento secondo von Mises e Tresca
• Verifica calcestruzzo armato secondo:
  • DIN 1045-1:2008-08
  • DIN 1045:1988-07
  • ÖNORM B 4700: 2001-06-01
  • EN 1992-1-1:2004
• Per la verifica secondo EN 1992-1-1:2004, sono disponibili le seguenti Appendici Nazionali:
  • DIN EN 1992-1-1/NA:2013-04 (Germania)
  • NEN-EN 1992-1-1/NA:2011-11 (Paesi Bassi)
  • CSN EN 1992-1-1/NA:2006-11 (Repubblica Ceca)
  • ÖNORM B 1992-1-1:2011-12 (Austria)
  • UNE EN 1992-1-1/NA:2010-11 (Spagna)
  • EN 1992-1-1 DK NA:2007-11 (Danimarca)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
  • NF EN 1992-1-1/NA:2007-03 (Francia)
  • STN EN 1992-1-1/NA:2008-06 (Slovacchia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • BS EN 1992-1-1:2004 (Regno Unito)
  • SS EN 1992-1-1/NA:2008-06 (Singapore)
  • NP EN 1992-1-1/NA:2010-02 (Portogallo)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • SS EN 1992-1-1/NA:2008 (Svezia)
  • PN EN 1992-1-1/NA:2008-04 (Polonia)
  • NBN EN 1992-1-1 ANB:2010 (Belgio)
  • NA secondo CYS EN 1992-1-1:2004/NA:2009 (Cipro)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • RS EN 1992-1-1:2004/NA:2008 (Romania)
• Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
  • Verifica calcestruzzo armato per la distribuzione tensioni-deformazioni, sicurezza disponibile o verifica diretta
  • Risultati dell'elenco dell'armatura e dell'area totale dell'armatura
  • Relazione di calcolo con opzione per la stampa di un form ridotto

Tutti i risultati possono essere facilmente valutati numericamente e graficamente o persino visualizzati in visualizzazione. Gli strumenti di selezione consentono di esaminare i risultati in dettaglio.

La relazione di calcolo corrisponde agli elevati standard di RFEM e 8/che-cosa-è -rstab RSTAB. Le modifiche vengono aggiornate automaticamente. Inoltre, è possibile stampare il rapporto ridotto in una forma breve, inclusi tutti i dati rilevanti e un grafico della sezione trasversale definito dall'utente.

• Tensioni σ e deformazioni ε del calcestruzzo e dell'armatura senza considerare la resistenza a trazione del calcestruzzo (stato II)
• Verifica allo stato limite ultimo (sicurezza esistente) o verifica di forze interne definite
• Posizione dell'asse neutro α₀, y_0,N, z_0,N
• Curvature k_y, k_z
• Deformazione nel punto zero ε₀ e deformazioni determinanti al bordo di compressione ε₁ e al bordo di trazione ε₂
• Deformazione determinante dell'acciaio ε_2s
