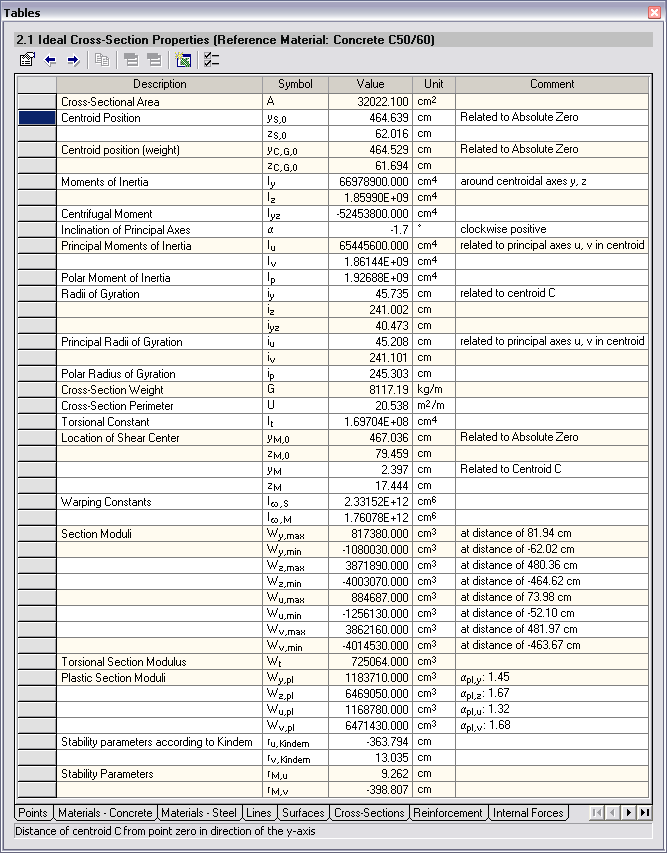

- Aire de la section A
- Aires de cisaillement Ay et Az avec et sans cisaillement transversal
- Position du centre de gravité yS, zS
- moments de l'aire 2 degrés Iy, Iz, Iyz, Iu, Iv, Ip
- Inclinaison des axes principaux a
- Rayons de giration iy, iz, iyz, iu, iv, ip
- Constante de torsion J
- Poids de la section G et périmètre de la section U
- Position du centre de cisaillement yM, zM
- Inerties de gauchissement Iω,S, Iω,M
- Modules de section max/min Wy, Wz, Wu, Wv und Wt
- Modules de section plastiques Wy,pl, Wz,pl, Wu,pl, Wv,pl
- Fonction de contrainte selon Prandtl F
- Dérivation de φ selon y et z
- Gauchissement ω
SHAPE-MASSIVE | Propriétés des sections
