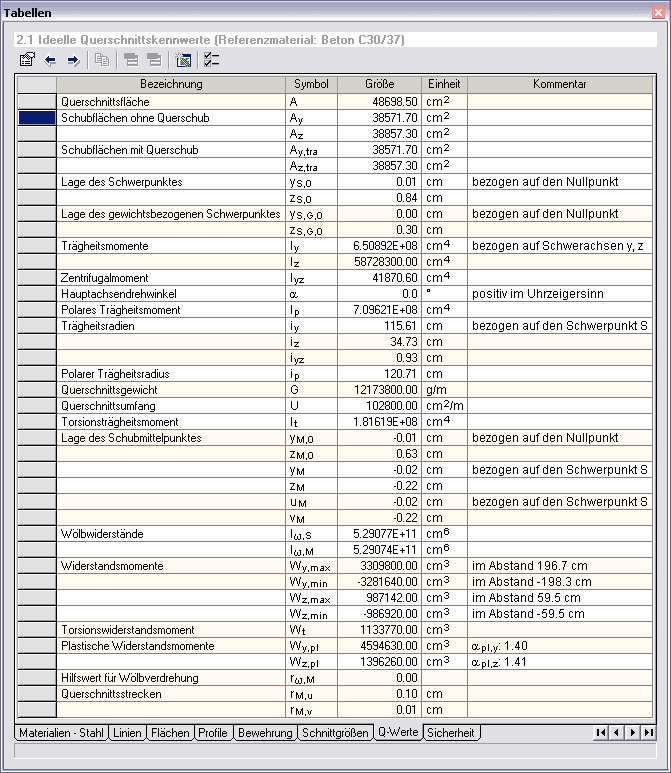

- Gesamtfläche A
- Schubflächen Ay und Az mit und ohne Querschubanteil
- Schwerpunktslage yS, zS
- Flächenmomente 2. Grades Iy, Iz, Iyz, Iu, Iv, Ip
- Hauptachsendrehwinkel α
- Trägheitsradien iy, iz, iyz, iu, iv, ip
- Torsionsträgheitsmoment It
- Querschnittsgewicht G und Querschnittsumfang U
- Schubmittelpunktlage yM, zM
- Wölbwiderstände Iω,S, Iω,M
- Max/Min-Widerstandmomente Wy, Wz, Wu, Wv und Wt
- Plastische Widerstandsmomente Wy,pl, Wz,pl, Wu,pl, Wv,pl
- Prandtlsche Spannungsfunktion Φ
- Ableitung von Φ nach y und Ableitung von Φ nach z
- Wölbung ω
DICKQ | Querschnittskennwerte
Haben Sie irgendwelche Fragen?
Länge: 00:01:50 min
Länge: 00:04:23 min
Länge: 00:01:59 min
Produkt-Feature
Länge: 00:00:45 min
Beschreibung der Vorgehensweise für den Nachweis der Gebrauchstauglichkeit einer Bodenplatte aus Stahlfaserbeton. Dabei wird gezeigt, wie man mittels der iterativ ermittelten FEM-Ergebnisse die entsprechenden Nachweise für den GZG führt.
Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Dieser Artikel geht auf die Vorgehensweise der nichtlinearen Berechnung einer Fundamentplatte aus Stahlfaserbeton im Grenzzustand der Tragfähigkeit im FEM-Programm RFEM ein.
Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Dieser Artikel geht auf die einzelnen Materialparameter des Stahlfaserbetons sowie auf die Umsetzung dieser Materialparameter in dem FEM-Programm RFEM ein.
