RX-TIMBER Frame | Entradas

No programa podem ser definidas as seguintes configurações para o cálculo:

• Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio Seleção das verificações que devem ser efetuadas
• Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
• Ajustamento dos valores limite recomendados para verificações de deformação
• Definição livre de parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
• Aumento das rigidezes de flexão para ações de flexão em borda plana

Através de casos de dimensionamento separados, é permitida uma análise flexível de ações selecionadas, assim como das análises de estabilidade individuais. O tipo de verificação a ser efetuado pode ser definido nos parâmetros de controlo.

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.

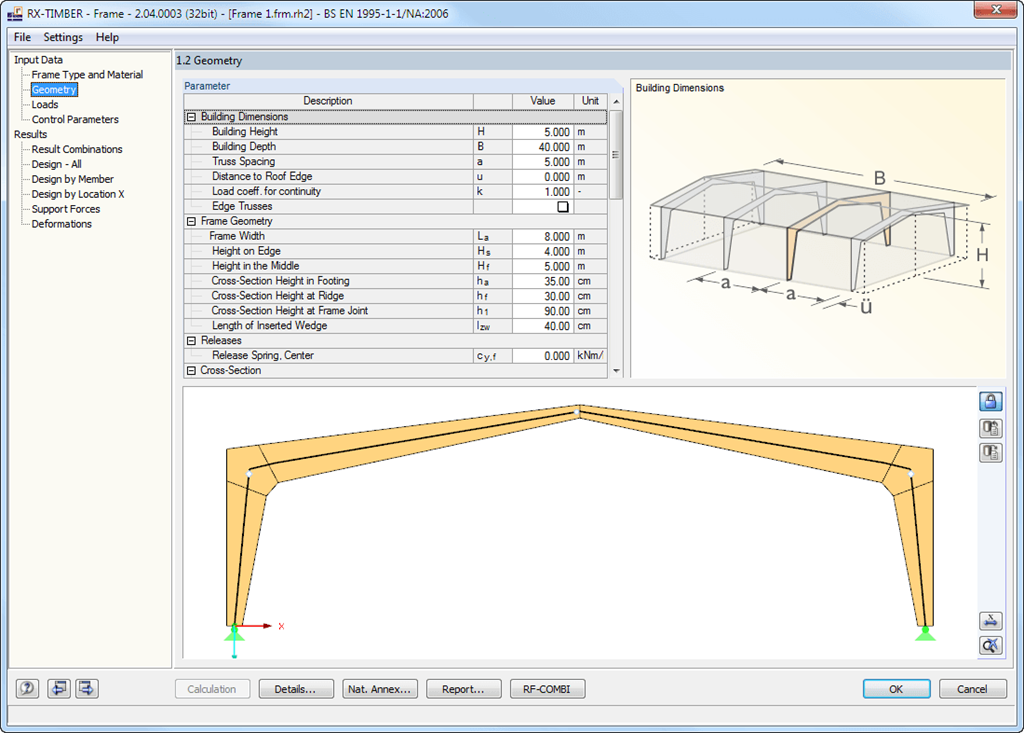

Para a modelação do pórtico, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A entrada de dados das dimensões básicas e da geometria é efetuada por tabelas. O programa verifica durante a entrada de dados se as condições para a criação da viga (por exemplo, curvatura das lamelas) são cumpridas de acordo com a norma. Os parâmetros de geometria mais importantes são atualizados e representados durante a introdução de dados.

Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas na EN 1995-1-1 e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura), pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida.

Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Através dos botões de informação, é apresentado o mapa de zonas de vento e de neve do respetivo país. A correspondente zona pode depois automaticamente ser adotada com um duplo clique. Os casos de carga são apresentados graficamente para controlo. A definição manual de cargas é também possível. De acordo com as cargas geradas, o programa cria automaticamente no fundo as combinações para o estado limite último, estado limite de utilização e proteção contra incêndio. As combinações geradas podem ser analisadas e, se necessário, ajustadas pelo utilizador.
