È possibile definire le seguenti impostazioni di calcolo:

• Verifica di SLU, SLE e/o resistenza al fuoco Selezione dei progetti da eseguire
• Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
• Modifica dei valori limite raccomandati per l'analisi degli spostamenti generalizzati
• Libera definizione dei parametri per il progetto della protezione al fuoco con il metodo semplificato
• Incrememento delle rigidezze delle tensioni di flessione ai bordi orizzontali e verticali

I casi di progetto separati offrono flessibilità alle analisi di azioni specifiche e alle verifiche di stabilità. Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.

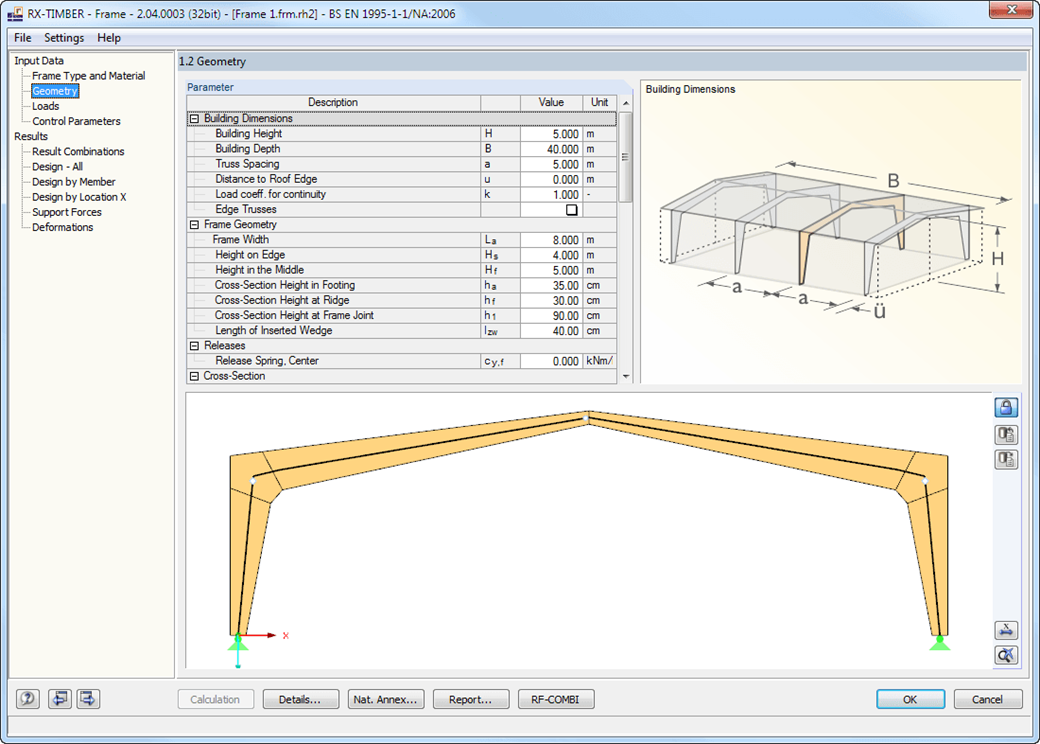

Sono disponibili varie opzioni per la modellazione del telaio. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. Le dimensioni di base e i dati geometrici sono inseriti nelle tabelle. Durante l'input, il programma controlla le condizioni richieste per la creazione della trave (ad esempio, lamelle che formano una curva) secondo la norma definita. I parametri geometrici più importanti vengono aggiornati e visualizzati.

La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare lamellare, legno duro, pioppo e legno di conifere specificati nella EN 1995-1-1. Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria. I carichi permanenti (ad esempio, la struttura del tetto) possono anche essere inseriti utilizzando la libreria dei materiali completa ed estensibile.

I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Facendo clic sui pulsanti delle informazioni, viene visualizzata la mappa delle zone di vento e neve per il paese in questione. La zona corrispondente può essere selezionata con un doppio clic. I casi di carico possono essere verificati graficamente. Tuttavia, è anche possibile inserire le specifiche del carico manualmente. In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background. Le combinazioni generate possono essere considerate o modificate in base alle specifiche definite dall'utente.
